Cấu tạo bulong nở 3 cánh FISDEX: nguyên lý hoạt động, ứng dụng và cách chọn đúng cho công trình

Trong các hạng mục liên kết vào bê tông, bulong nở 3 cánh là một trong những giải pháp neo cơ học được sử dụng phổ biến nhờ ưu điểm thi công nhanh, dễ lắp đặt, giá thành hợp lý và phù hợp với nhiều hạng mục dân dụng lẫn công nghiệp. Trong đó, bulong nở 3 cánh FISDEX được nhiều đơn vị lựa chọn cho các công trình lắp đặt bản mã, giá đỡ, chân đế thiết bị, khung thép phụ trợ và nhiều liên kết cơ khí khác.

Tuy nhiên, để bulong làm việc hiệu quả, người dùng không chỉ cần chọn đúng thương hiệu mà còn phải hiểu đúng Cấu tạo bulong nở 3 cánh Fisdex, nguyên lý làm việc, điều kiện ứng dụng, cách chọn kích thước và các điểm cần kiểm soát trong quá trình thi công. Nếu chọn sai loại hoặc lắp sai kỹ thuật, khả năng bám giữ của bulong có thể giảm đáng kể, ảnh hưởng đến chất lượng liên kết và an toàn công trình.

Bài viết này sẽ giúp bạn hiểu rõ:

• Bulong nở 3 cánh FISDEX là gì
• Cấu tạo chi tiết từng bộ phận
• Nguyên lý nở và cơ chế bám giữ trong bê tông
• Ưu điểm, hạn chế và phạm vi ứng dụng
• Cách chọn size bulong nở 3 cánh theo từng hạng mục
• Những lưu ý quan trọng khi thi công và nghiệm thu.

>>>>XEM THÊM : BÁO GIÁ BULONG NỞ 3 CÁNH

1. Bulong nở 3 cánh FISDEX là gì? Cấu tạo bulong nở 3 cánh

Bulong nở 3 cánh FISDEX là dòng neo cơ học được thiết kế để cố định các chi tiết vào nền bê tông bằng cơ chế giãn nở cơ khí. Khi bulong được đưa vào lỗ khoan và siết đai ốc, phần áo nở sẽ bung ra, ép sát vào thành bê tông, tạo ma sát và lực giữ giúp liên kết ổn định.

Khác với neo hóa chất phải chờ keo đóng rắn, bulong nở 3 cánh có ưu điểm lớn là:

• lắp đặt nhanh
• có thể chịu lực gần như ngay sau khi siết đúng kỹ thuật
• phù hợp công trình cần tiến độ
• dễ kiểm tra, dễ thay thế

Trong thực tế, bulong nở 3 cánh FISDEX thường được dùng trong:

• lắp đặt bản mã thép
• cố định chân đế thiết bị
• lắp giá đỡ, khung phụ
• hệ treo kỹ thuật
• các hạng mục cơ khí và xây dựng phụ trợ trên nền bê tông

2. Box EEAT – Cam kết chuyên môn của Bulong AMS – Cấu tạo bulong nở 3 cánh

Experience (Kinh nghiệm):

Bulong AMS cung ứng vật tư liên kết – neo – bu lông cho nhiều nhóm hạng mục: nhà xưởng, M&E, hệ treo kỹ thuật, giá đỡ tải nặng… hướng tới thi công nhanh và nghiệm thu chuẩn.

Expertise (Chuyên môn):

Đội ngũ kỹ thuật hỗ trợ đánh giá nền bê tông, bố trí tim neo, lựa chọn chủng loại phù hợp và checklist QA/QC.

Authoritativeness (Thẩm quyền):

Nội dung được tổng hợp theo logic kỹ thuật, phục vụ thực tế công trường và quy trình kiểm soát chất lượng dự án.

Trustworthiness (Tin cậy):

Minh bạch cấu tạo, nguyên lý và tiêu chí kiểm tra; khuyến nghị lựa chọn đúng để hạn chế phát sinh, giảm chi phí sửa chữa.

>>>>XEM THÊM : BULONG LIÊN KẾT

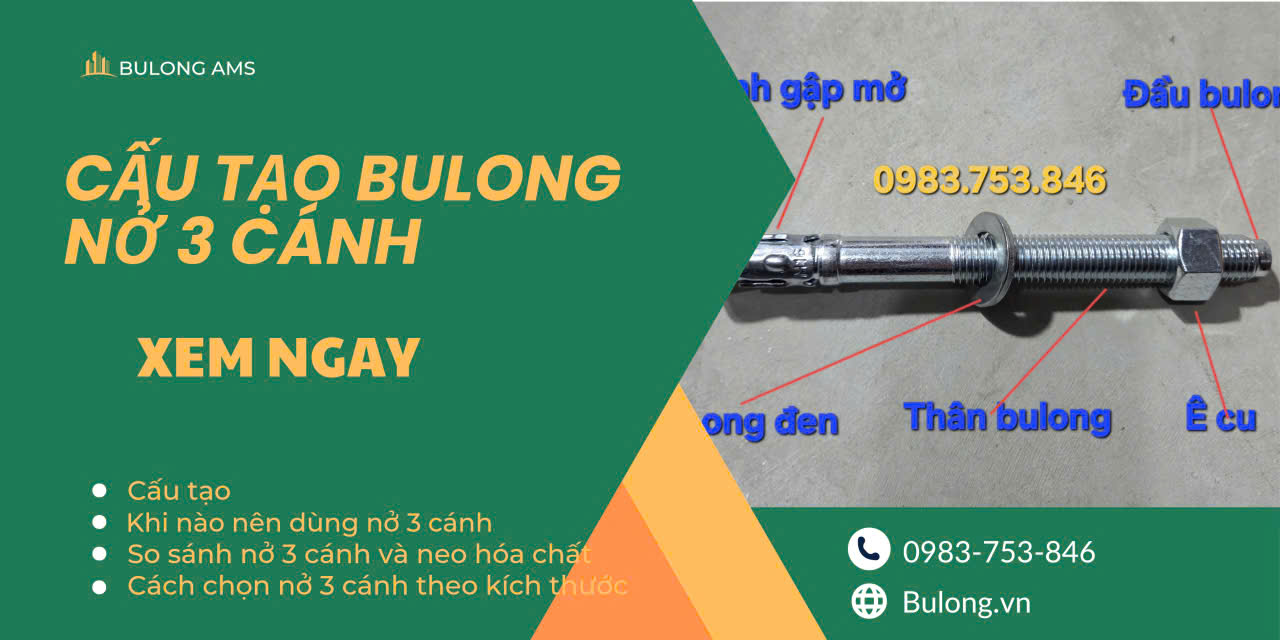

3. Cấu tạo bulong nở 3 cánh gồm những gì? (Tổng quan đầy đủ)

Một bộ bulong nở 3 cánh FISDEX tiêu chuẩn thường gồm các bộ phận chính sau:

3.1. Thân bulong / ty ren

Đây là phần chịu lực chính của toàn bộ liên kết. Thân bulong có ren ngoài để kết hợp với đai ốc và tạo ra hành trình siết cần thiết để kích hoạt cơ chế nở.

Vai trò thực tế:

• truyền lực siết từ đai ốc xuống cụm nở
• chịu lực kéo dọc trục
• giữ liên kết giữa chi tiết cần cố định và nền bê tông

Điểm cần kiểm tra:

• ren sắc, đều, không dập
• thân thẳng, không cong
• chiều dài đúng quy cách thiết kế

3.2. Ống nở 3 cánh

Đây là bộ phận đặc trưng tạo nên tên gọi bulong nở 3 cánh. Phần áo nở được thiết kế để bung ra theo 3 hướng khi siết, tạo áp lực lên thành lỗ khoan.

Vai trò thực tế:

• tạo lực ép lên thành bê tông
• tạo ma sát giữ bulong trong lỗ
• quyết định trực tiếp đến khả năng bám giữ của neo

Điểm cần kiểm tra:

• cánh nở đều, không móp méo
• vật liệu đủ cứng, không quá mỏng
• bề mặt hoàn thiện tốt để nở đều khi siết

3.3. Côn nở / đầu côn

Côn nở là chi tiết kéo áo nở bung ra khi đai ốc được siết. Đây là bộ phận rất quan trọng trong cơ chế hoạt động của bulong nở 3 cánh FISDEX.

Vai trò thực tế:

• tạo lực ép để áo nở bung đều
• giúp bulong bám chắc vào bê tông
• ảnh hưởng đến độ ổn định khi siết

Điểm cần kiểm tra:

• đầu côn phải đồng đều
• không bị lệch, nứt hoặc biến dạng
• làm việc đồng bộ với áo nở

3.4. Đai ốc

Đai ốc là bộ phận dùng để siết và kích hoạt cơ chế nở. Đồng thời, đây cũng là chi tiết tạo lực kẹp giữ vật liên kết.

Vai trò thực tế:

• tạo lực kéo làm côn nở hoạt động
• cố định bản mã, chân đế hoặc chi tiết liên kết
• hỗ trợ kiểm soát lực siết

Điểm cần kiểm tra:

• ren đồng bộ với thân bulong
• vặn tay mượt, không kẹt
• độ dày và độ cứng phù hợp

3.5. Long đen

Long đen giúp phân bố lực siết đều trên bề mặt vật liên kết, hạn chế biến dạng hoặc lún cục bộ tại vị trí siết.

Vai trò thực tế:

• bảo vệ bề mặt bản mã
• tăng độ ổn định của lực siết
• hỗ trợ nghiệm thu liên kết gọn gàng hơn

Điểm cần kiểm tra:

• đúng kích thước theo size bulong
• không cong vênh, không quá mỏng
• bề mặt sạch, phẳng

>>>>XEM THÊM : BULONG NỞ 3 CÁNH

Đai ốc – Ê Ccu – Cấu tạo của bulong nở 3 cánh

>>>XEM THÊM : THANH REN – TY REN

4. Nguyên lý hoạt động của bulong nở 3 cánh FISDEX – Cấu tạo bulong nở 3 cánh

Nguyên lý làm việc của bulong nở 3 cánh FISDEX dựa trên sự kết hợp giữa:

• lực kéo dọc trục
• lực ép ngang
• ma sát giữa áo nở và thành bê tông

Cách bulong nở làm việc trong thực tế

Quy trình cơ bản gồm 4 bước:

Bước 1: Khoan lỗ trên bê tông

Lỗ khoan phải đúng đường kính và chiều sâu theo khuyến nghị kỹ thuật.

Bước 2: Đưa bulong vào lỗ

Bulong được đặt vào đúng vị trí, áo nở nằm gọn trong lỗ khoan.

Bước 3: Siết đai ốc

Khi siết, thân bulong bị kéo lên tương đối so với áo nở và côn nở.

Bước 4: Áo nở bung ra 3 cánh

Côn nở ép vào áo nở, làm 3 cánh bung ra và ép sát vào thành lỗ bê tông.

Khi đó, lực bám giữ được tạo ra nhờ:

• ma sát giữa ống nở và thành lỗ
• áp lực ép ngang
• lực kẹp giữa chi tiết liên kết và nền bê tông

Nói đơn giản: siết đúng thì nở đúng; nở đúng thì bám chắc.

5. Ý nghĩa thực tế của từng bộ phận trong quá trình chịu lực – Cấu tạo bulong nở 3 cánh

Đây là phần rất quan trọng để người đọc hiểu bài viết theo góc độ công trường, không chỉ theo lý thuyết.

♦ Thân bulong quyết định gì?

Thân bulong ảnh hưởng trực tiếp đến khả năng chịu kéo và truyền lực siết. Nếu ren lỗi hoặc thân cong, liên kết sẽ khó đạt độ ổn định.

♦ Ống nở quyết định gì?

Ống nở là bộ phận quyết định khả năng bám vào bê tông. Nếu áo nở không bung đều, lực giữ sẽ yếu hoặc lệch.

♦ Côn nở quyết định gì?

Côn nở là “trái tim” của cơ chế nở. Nếu côn không chuẩn, áo nở có thể không bung đủ hoặc bung lệch.

♦ Đai ốc và long đen quyết định gì?

Đây là hai chi tiết giúp lực siết được truyền đúng và phân bố đều. Nếu thiếu hoặc dùng sai, liên kết có thể kênh, lỏng hoặc nhanh suy giảm.

6. Bảng phân biệt cấu tạo: Nở 3 cánh vs Nở đạn vs Neo hóa chất (chi tiết – dễ chọn đúng)

>>>>XEM THÊM : DỊCH VỤ THI CÔNG KHOAN CẤY BULONG CHUYÊN NGHIỆP

7. Ưu điểm của bulong nở 3 cánh FISDEX – Cấu tạo bulong nở 3 cánh

♦ Thi công nhanh

Không cần chờ keo đóng rắn như neo hóa chất. Sau khi siết đúng, liên kết có thể đưa vào làm việc nhanh hơn.

♦ Dễ lắp đặt

Chỉ cần khoan, làm sạch lỗ, đặt bulong và siết đai ốc.

♦ Chi phí hợp lý

So với nhiều giải pháp neo khác, bulong nở 3 cánh thường có chi phí vật tư và thi công thấp hơn.

♦ Dễ thay thế, bảo trì

Có thể tháo ra hoặc xử lý nhanh hơn so với giải pháp cấy hóa chất trong nhiều trường hợp.

♦ Phù hợp nhiều hạng mục phổ thông

Từ khung thép phụ, giá đỡ, chân máy đến bản mã đều có thể ứng dụng nếu tải trọng và nền bê tông phù hợp.

8. Hạn chế của bulong nở 3 cánh FISDEX – Cấu tạo bulong nở 3 cánh

Để bài có độ tin cậy cao, phần này nên nói thẳng.

♦ Không phải lựa chọn tối ưu cho mọi trường hợp

Nếu nền bê tông yếu, nứt hoặc yêu cầu tải rất cao, bulong nở có thể không phải giải pháp phù hợp nhất.

♦ Phụ thuộc nhiều vào chất lượng lỗ khoan

Khoan sai đường kính, sai độ sâu hoặc lỗ bị loe sẽ làm giảm lực bám.

♦ Cần siết đúng kỹ thuật

Siết quá nhẹ → không nở đủ
Siết quá mạnh → có thể ảnh hưởng đến áo nở hoặc bê tông xung quanh

♦ Không linh hoạt bằng neo hóa chất trong một số bài toán khó

Với kết cấu quan trọng hoặc nền phức tạp, neo hóa chất thường có lợi thế hơn.

9. Khi nào nên dùng bulong nở 3 cánh FISDEX? Cấu tạo bulong nở 3 cánh

Bạn nên dùng bulong nở 3 cánh FISDEX khi:

• nền là bê tông đặc, đủ cường độ
• hạng mục cần thi công nhanh
• tải trọng ở mức phù hợp với neo cơ học
• cần giải pháp lắp đặt đơn giản, dễ kiểm soát
• cần cố định bản mã, chân đế, khung phụ, giá đỡ

Ứng dụng thực tế phổ biến

• cố định bản mã thép
• lắp đặt chân đế máy
• treo giá đỡ cơ điện
• khung phụ trợ trong nhà xưởng
• liên kết thiết bị vào sàn hoặc tường bê tông

10. Khi nào không nên dùng bulong nở 3 cánh? Cấu tạo bulong nở 3 cánh

Không nên ưu tiên bulong nở 3 cánh khi:

• nền bê tông yếu hoặc bị nứt
• công trình yêu cầu tải trọng rất cao
• vị trí neo gần mép bê tông dễ nứt vỡ
• cần giải pháp bám dính sâu và ổn định hơn trong nền khó
• thiết kế hoặc giám sát yêu cầu neo hóa chất

11. So sánh nhanh bulong nở 3 cánh FISDEX và neo hóa chất ( Cấu tạo bulong nở 3 cánh)

Kết luận ngắn gọn

• Cần nhanh, dễ thi công, tải vừa phải: bulong nở 3 cánh là lựa chọn tốt
• Cần tải cao, nền khó, yêu cầu kỹ thuật khắt khe: nên cân nhắc neo hóa chất

12. Cách chọn bulong nở 3 cánh FISDEX theo kích thước – Cấu tạo bulong nở 3 cánh

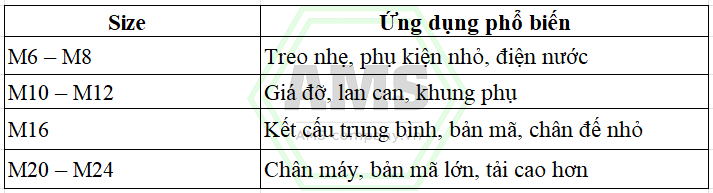

Dưới đây là bảng chọn nhanh mang tính định hướng để người dùng dễ hình dung.

Bảng chọn size tham khảo

3 yếu tố cần xét khi chọn size

• 1. Tải trọng thực tế
• Không chọn theo cảm tính. Size bulong phải phù hợp với tải làm việc.
• 2. Độ dày vật liên kết
• Bản mã dày hay mỏng sẽ ảnh hưởng đến chiều dài bulong cần dùng.
• 3. Chất lượng nền bê tông

Cùng một size nhưng nền tốt và nền yếu cho hiệu quả bám giữ khác nhau.

>>>>XEM THÊM : BÀI GIỚI THIỆU VỀ BULONG NỞ 3 CÁNH FISDEX

13. Quy trình thi công bulong nở 3 cánh FISDEX chuẩn công trường – Cấu tạo bulong nở 3 cánh

Bước 1. Xác định vị trí và khoan lỗ

• khoan đúng đường kính
• khoan đúng chiều sâu
• giữ lỗ khoan thẳng trục

Bước 2. Làm sạch lỗ khoan

• thổi sạch bụi
• loại bỏ mạt khoan
• đảm bảo lỗ không bị bẩn

Bước 3. Đưa bulong vào lỗ

• đặt bulong đúng vị trí
• có thể gõ nhẹ nếu cần
• tránh làm biến dạng ren

Bước 4. Đặt bản mã / chi tiết liên kết

Đảm bảo bề mặt tiếp xúc phẳng, không kênh.

Bước 5. Siết đai ốc

• siết đều
• đúng lực
• theo đúng biện pháp thi công nếu công trình yêu cầu

Bước 6. Kiểm tra sau lắp đặt

• bulong nở đủ
• bản mã không kênh
• không trượt ren
• vị trí lắp gọn, chắc

14. Các yếu tố ảnh hưởng đến hiệu quả bám của bulong nở 3 cánh – Cấu tạo bulong nở 3 cánh

Nhiều người hiểu đúng Cấu tạo bulong nở 3 cánh nhưng vẫn gặp lỗi, vì còn phụ thuộc điều kiện thi công:

♦ Chất lượng bê tông và độ dày nền

• Bê tông đặc, đạt mác và đủ tuổi sẽ bám tốt hơn

• Bê tông rỗng/yếu dễ giảm hiệu quả bám

♦ Lỗ khoan đúng kích thước

• Khoan rộng → quay trơn, bám yếu

• Khoan nông → không đủ vùng nở

♦ Vệ sinh lỗ khoan

Đây là nguyên nhân phổ biến nhất gây tuột nở. Lỗ khoan bẩn = giảm ma sát = giảm bám.

♦ Siết lực đúng chuẩn

Siết thiếu lực: nở chưa bung đủ
Siết quá lực: hư ren, nứt bê tông, biến dạng cấu tạo

>>>>XEM THÊM : MŨI KHOAN BÊ TÔNG FANGDA CHÍNH HÃNG

15. QA/QC – Checklist kiểm tra Cấu tạo bulong nở 3 cánh trước khi thi công (chuẩn dự án)

Để hạn chế lỗi từ vật tư, nhà thầu nên áp dụng checklist sau:

♦ Checklist QA đầu vào (vật tư)

• Đúng chủng loại bulong nở 3 cánh

• Thân bulong thẳng, ren sắc, không sứt

• Ống nở 3 cánh nguyên vẹn, không móp

• Côn nở đồng đều, không kẹt

• Đai ốc vặn mượt, đồng bộ ren

• Long đen phẳng, đúng kích thước

• Đóng gói theo lô, dễ truy xuất

♦ Checklist QC hiện trường (trong thi công)

• Khoan đúng đường kính/độ sâu

• Vệ sinh lỗ khoan thổi–chải–thổi

• Lắp đúng chiều, không lệch tâm

• Siết lực có kiểm soát (khuyến nghị cờ lê lực)

• Không nứt bê tông quanh lỗ

• Baseplate phẳng, không kênh

>>>>XEM THÊM : CÁC LOẠI SÚNG BƠM KEO AMS CUNG CẤP

16. Những lỗi phổ biến liên quan đến “ Cấu tạo bulong nở 3 cánh ” và cách phòng tránh

♦ Lỗi 1 – Nở bung không đều

Nguyên nhân: ống nở biến dạng hoặc côn nở không chuẩn
Phòng tránh: kiểm ngoại quan và thử lắp trước khi thi công đại trà

♦ Lỗi 2 – Quay trơn khi siết

Nguyên nhân: lỗ khoan rộng hoặc bề mặt nở/ côn kém
Phòng tránh: khoan đúng quy cách, vệ sinh sạch, kiểm lô

♦ Lỗi 3 – Tuột nở sau khi lắp

Nguyên nhân: lỗ khoan bẩn, bê tông yếu, siết thiếu lực
Phòng tránh: SOP vệ sinh lỗ và checklist QC

♦ Lỗi 4 – Trờn ren

Nguyên nhân: ren bulong hoặc đai ốc kém chất lượng
Phòng tránh: chọn hàng có quy cách rõ ràng, kiểm vặn thử

>>>>XEM THÊM : ĐẤT SÉT BỊT TỦ ĐIỆN – ĐẤT SÉT CHỐNG CHÁY

17. FAQ – Câu hỏi thường gặp về Cấu tạo bulong nở 3 cánh

Q1) Cấu tạo bulong nở 3 cánh gồm mấy phần?

Thông thường gồm 5 phần chính: thân bulong, ống nở 3 cánh, côn nở, đai ốc, long đen.

Q2) Bộ phận nào quan trọng nhất trong Cấu tạo của bulong nở 3 cánh ?

Ống nở 3 cánh và côn nở là bộ phận quyết định cơ chế bung và độ bám; thân bulong quyết định khả năng chịu lực.

Q3) Vì sao cùng là bulong nở 3 cánh nhưng bám khác nhau?

Khác nhau ở chất lượng Cấu tạo bulong nở 3 cánh : độ dày ống nở, độ chuẩn của côn nở, chất lượng ren và sự đồng bộ phụ kiện.

Q4) Có thể dùng cho bê tông rỗng không?

Không khuyến nghị. Bulong nở cơ khí tối ưu cho bê tông đặc.

Q5) Làm sao kiểm tra nhanh chất lượng cấu tạo?

Quan sát ngoại quan (ren – ống nở – côn nở), vặn thử đai ốc, kiểm độ đồng bộ và tình trạng đóng gói theo lô.

18. CTA – Nhận tư vấn kỹ thuật & báo giá vật tư bulong nở 3 cánh tại Bulong AMS

Bạn đang cần lựa chọn đúng Cấu tạo bulong nở 3 cánh cho dự án M&E, nhà xưởng, kết cấu phụ trợ?

Bulong AMS hỗ trợ theo hướng “chuẩn dự án”:

• Tư vấn lựa chọn chủng loại theo nền bê tông – tải – điều kiện thi công

• Checklist QA/QC đầu vào và nghiệm thu hiện trường

• Báo giá nhanh theo số lượng, giao hàng toàn quốc

• Hỗ trợ hồ sơ theo yêu cầu dự án

Gửi thông tin: số lượng – hạng mục neo – ảnh/bản vẽ – địa điểm giao để nhận tư vấn phù hợp.

19. Liên Hệ Ngay Với Chúng Tôi Để Được Tư Vấn Cấu tạo bulong nở 3 cánh

Công ty chúng tôi chuyên cung cấp các loại bulong liên kết, bulong hoá chất, bu lông nở 3 cánh, thanh ren, ốc vít, đất sét chống cháy, mũi khoan bê tông, súng bơm keo, hoá chất cấy thép chính hãng,… đầy đủ chứng chỉ CO-CQ, phù hợp với các tiêu chuẩn kỹ thuật trong xây dựng và công nghiệp. Với đội ngũ kỹ thuật dày dặn kinh nghiệm, chúng tôi cam kết mang đến giải pháp cấy thép hiệu quả – bền vững – an toàn cho mọi công trình.

Ngoài ra chúng tôi nhận Thi công khoan cấy bu lông chuyên nghiệp cho công trình dân dụng và công nghiệp:

 Kỹ thuật viên giàu kinh nghiệm, đào tạo bài bản
 Vật tư đạt chuẩn – keo có CO/CQ rõ ràng
 Báo giá nhanh – khảo sát miễn phí
 Hỗ trợ 24/7 cho dự án gấp, tiến độ khắt khe

 Thông tin liên hệ:

• Công Ty Cổ Phần Sản Xuất Xây Dựng và Thương Mại AMS
•  Địa chỉ: Số 89 Đê Ngọc Giang, Thôn Ngọc Giang, Xã Vĩnh Ngọc, Đông Anh, Hà Nội
•  Hotline/Zalo: 0983.753.846
•  Website: bulong.vn
• AMS – Đồng hành cùng công trình bền vững của bạn!

Tag: cấu tạo bulong nở 3 cánh, bulong nở 3 cánh là gì, cấu tạo bu lông nở 3 cánh, ống nở 3 cánh, côn nở bulong nở, nguyên lý bulong nở 3 cánh, QA QC bulong nở, nghiệm thu bulong nở, Bulong AMS, AMS, Cấu tạo tắc kê nở 3 cánh, cấu tạo bulong nở 3 cánh Fisdex
