Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong liên kết chân cột

Trong kết cấu thép, đặc biệt là nhà xưởng công nghiệp, nhà thép tiền chế, nhà máy sản xuất, trạm thiết bị, chân máy và các công trình có hệ cột thép chịu tải lớn, liên kết chân cột là một trong những vị trí quan trọng nhất. Đây là nơi toàn bộ tải trọng từ cột, dầm, mái, thiết bị và tải trọng gió được truyền xuống móng bê tông.

Trong liên kết này, ba bộ phận luôn có quan hệ chặt chẽ với nhau gồm: bulong móng, bản mã chân cột và lớp vữa grout.

Nếu chỉ nhìn bên ngoài, nhiều người thường nghĩ bulong móng chỉ có nhiệm vụ “giữ cột”, bản mã chỉ là “tấm thép đặt dưới chân cột”, còn lớp vữa grout chỉ để “chèn đầy khoảng hở”. Cách hiểu này chưa đầy đủ. Trên thực tế, mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout quyết định trực tiếp đến khả năng truyền lực, độ ổn định, độ phẳng, khả năng chống rung và tuổi thọ của toàn bộ hệ kết cấu.

Một liên kết chân cột đạt yêu cầu không chỉ cần bulong đúng kích thước, bản mã đúng chiều dày, mà còn cần lớp vữa grout được thi công đúng quy trình. Nếu một trong ba yếu tố này bị sai, liên kết có thể phát sinh hàng loạt vấn đề như:

• Cột bị nghiêng.
• Bản mã không tiếp xúc đều.
• Bulong bị kéo lệch tâm.
• Vữa grout bị rỗng, nứt hoặc bong tách.
• Chân cột rung khi vận hành máy.
• Kết cấu truyền lực không đúng thiết kế.
• Móng bê tông chịu tải cục bộ quá lớn.

Vì vậy, khi thiết kế, gia công và thi công liên kết chân cột, cần nhìn nhận đồng bộ cả ba thành phần. Bài viết này sẽ phân tích chi tiết mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout, từ nguyên lý làm việc, vai trò từng bộ phận, lỗi thường gặp đến kinh nghiệm kiểm soát kỹ thuật ngoài hiện trường.

AMS là đơn vị phân phối bulong xây dựng uy tín, cung cấp bulong móng, bulong neo, ty ren, đai ốc, long đền và phụ kiện liên kết cho nhiều công trình công nghiệp. Với kinh nghiệm thực tế trong lĩnh vực vật tư liên kết, AMS luôn khuyến nghị nhà thầu kiểm soát đồng bộ từ bulong, bản mã đến lớp vữa grout để đảm bảo an toàn kết cấu.

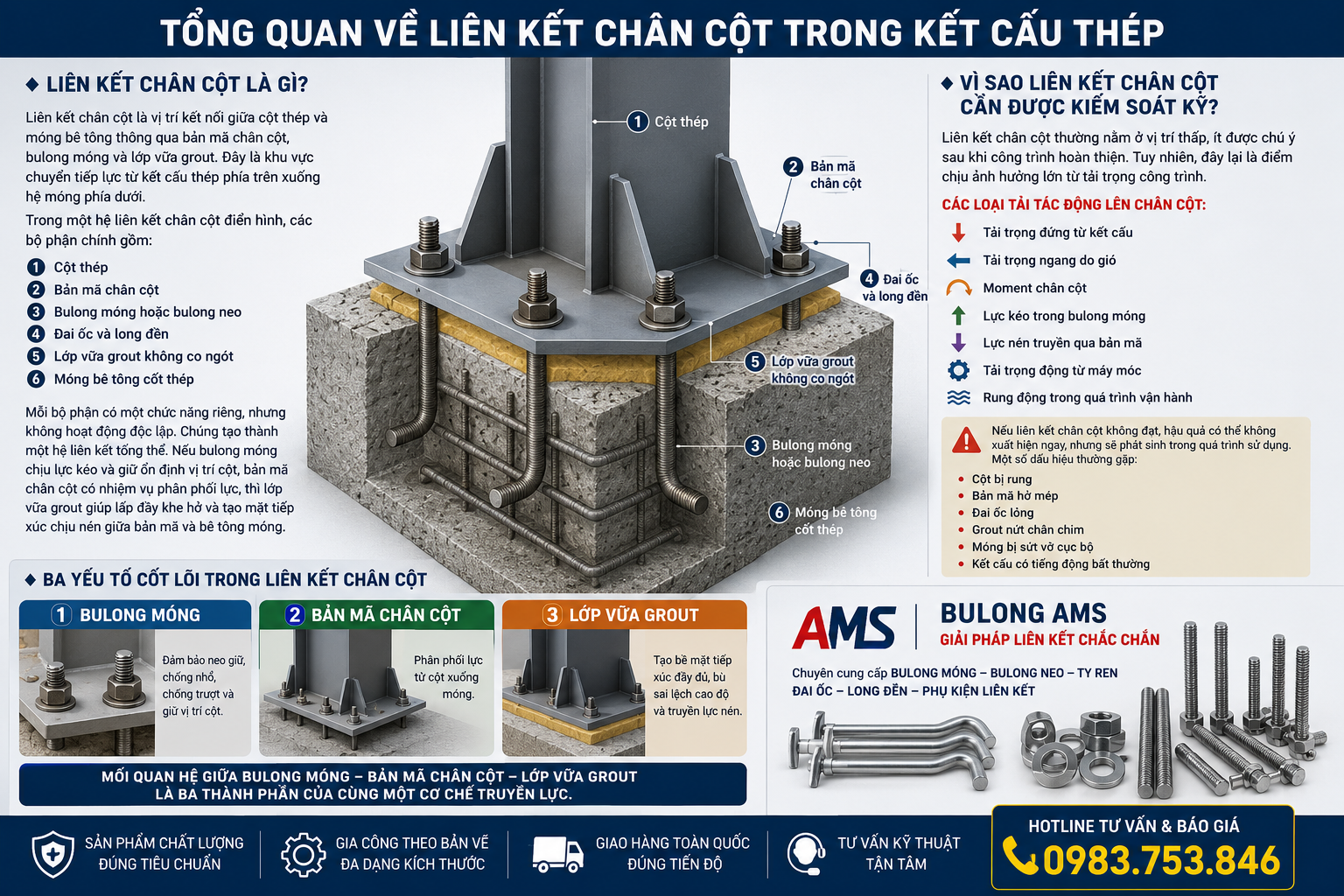

1. Tổng quan về liên kết chân cột trong kết cấu thép – Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

♦ Liên kết chân cột là gì? Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

Liên kết chân cột là vị trí kết nối giữa cột thép và móng bê tông thông qua bản mã chân cột, bulong móng và lớp vữa grout. Đây là khu vực chuyển tiếp lực từ kết cấu thép phía trên xuống hệ móng phía dưới.

Trong một hệ liên kết chân cột điển hình, các bộ phận chính gồm:

• Cột thép.
• Bản mã chân cột.
• Bulong móng hoặc bulong neo.
• Đai ốc và long đền.
• Lớp vữa grout không co ngót.
• Móng bê tông cốt thép.

Mỗi bộ phận có một chức năng riêng, nhưng không hoạt động độc lập. Chúng tạo thành một hệ liên kết tổng thể. Nếu bulong móng chịu lực kéo và giữ ổn định vị trí cột, bản mã chân cột có nhiệm vụ phân phối lực, thì lớp vữa grout giúp lấp đầy khe hở và tạo mặt tiếp xúc chịu nén giữa bản mã và bê tông móng.

♦ Vì sao liên kết chân cột cần được kiểm soát kỹ?

Liên kết chân cột thường nằm ở vị trí thấp, ít được chú ý sau khi công trình hoàn thiện. Tuy nhiên, đây lại là điểm chịu ảnh hưởng lớn từ tải trọng công trình.

Các loại tải có thể tác động lên chân cột gồm:

• Tải trọng đứng từ kết cấu.
• Tải trọng ngang do gió.
• Moment chân cột.
• Lực kéo trong bulong móng.
• Lực nén truyền qua bản mã.
• Tải trọng động từ máy móc.
• Rung động trong quá trình vận hành.

Nếu liên kết chân cột không đạt, hậu quả có thể không xuất hiện ngay, nhưng sẽ phát sinh trong quá trình sử dụng. Một số dấu hiệu thường gặp là cột bị rung, bản mã hở mép, đai ốc lỏng, grout nứt chân chim, móng bị sứt vỡ cục bộ hoặc kết cấu có tiếng động bất thường.

♦ Ba yếu tố cốt lõi trong liên kết chân cột

Trong thực tế thi công, cần đặc biệt quan tâm đến ba yếu tố:

• Bulong móng: đảm bảo neo giữ, chống nhổ, chống trượt và giữ vị trí cột.
• Bản mã chân cột: phân phối lực từ cột xuống móng.
• Lớp vữa grout: tạo bề mặt tiếp xúc đầy đủ, bù sai lệch cao độ và truyền lực nén.

Do đó, khi phân tích mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout, cần hiểu rằng đây không phải là ba chi tiết rời rạc. Chúng là ba thành phần của cùng một cơ chế truyền lực.

Bulong xây dựng là gì ?

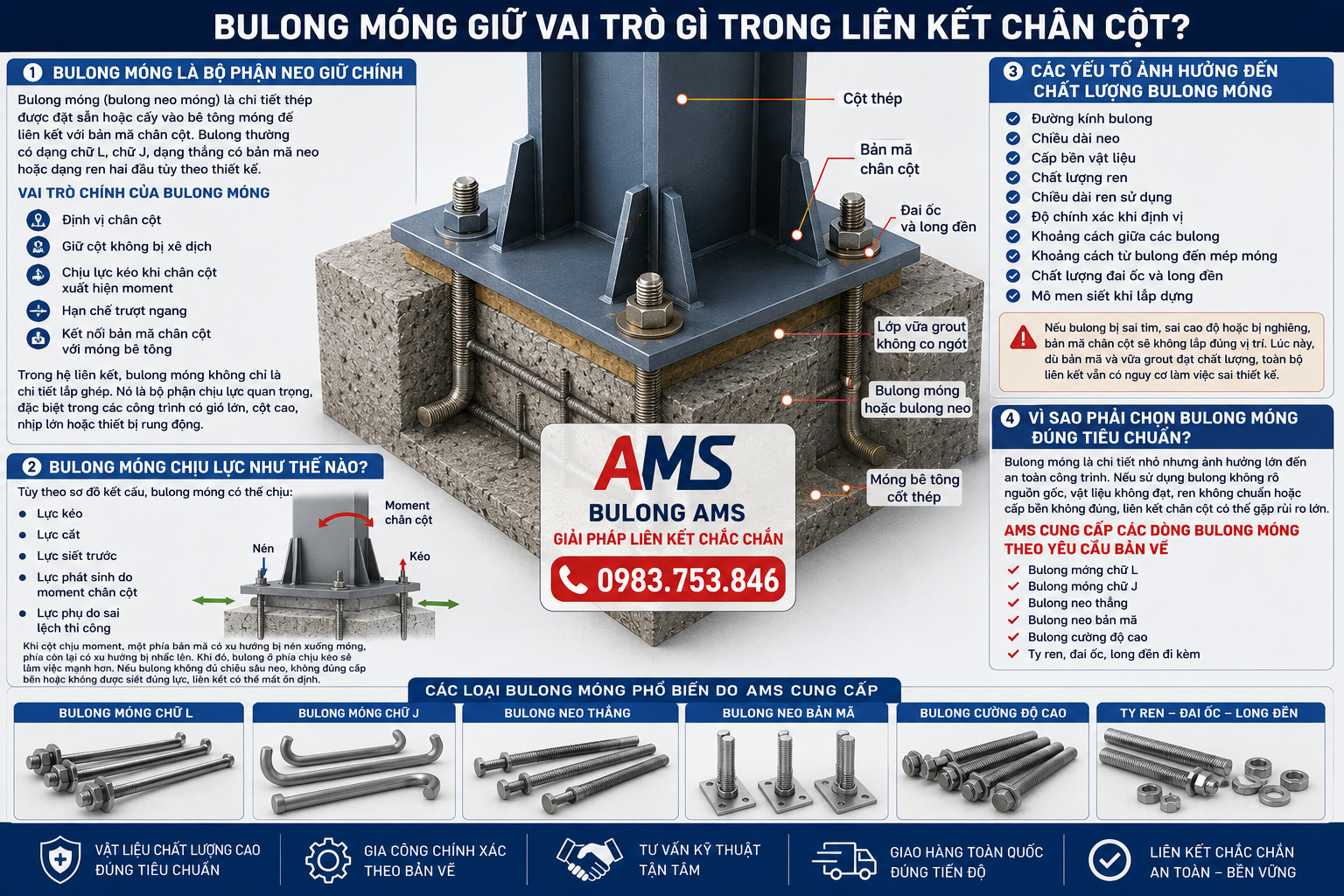

2. Bulong móng giữ vai trò gì trong liên kết chân cột? Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

♦ Bulong móng là bộ phận neo giữ chính

Bulong móng, còn gọi là bulong neo móng, là chi tiết thép được đặt sẵn hoặc cấy vào bê tông móng để liên kết với bản mã chân cột. Bulong thường có dạng chữ L, chữ J, dạng thẳng có bản mã neo hoặc dạng ren hai đầu tùy theo thiết kế.

Vai trò chính của bulong móng gồm:

• Định vị chân cột.
• Giữ cột không bị xê dịch.
• Chịu lực kéo khi chân cột xuất hiện moment.
• Hạn chế trượt ngang.
• Kết nối bản mã chân cột với móng bê tông.

Trong hệ liên kết, bulong móng không chỉ là chi tiết lắp ghép. Nó là bộ phận chịu lực quan trọng, đặc biệt trong các công trình có gió lớn, cột cao, nhịp lớn hoặc thiết bị rung động.

♦ Bulong móng chịu lực như thế nào?

Tùy theo sơ đồ kết cấu, bulong móng có thể chịu:

• Lực kéo.
• Lực cắt.
• Lực siết trước.
• Lực phát sinh do moment chân cột.
• Lực phụ do sai lệch thi công.

Khi cột chịu moment, một phía bản mã có xu hướng bị nén xuống móng, phía còn lại có xu hướng bị nhấc lên. Khi đó, bulong ở phía chịu kéo sẽ làm việc mạnh hơn. Nếu bulong không đủ chiều sâu neo, không đúng cấp bền hoặc không được siết đúng lực, liên kết có thể mất ổn định.

♦ Các yếu tố ảnh hưởng đến chất lượng bulong móng

Chất lượng làm việc của bulong móng phụ thuộc vào nhiều yếu tố:

• Đường kính bulong.
• Chiều dài neo.
• Cấp bền vật liệu.
• Chất lượng ren.
• Chiều dài ren sử dụng.
• Độ chính xác khi định vị.
• Khoảng cách giữa các bulong.
• Khoảng cách từ bulong đến mép móng.
• Chất lượng đai ốc và long đền.
• Mô men siết khi lắp dựng.

Nếu bulong bị sai tim, sai cao độ hoặc bị nghiêng, bản mã chân cột sẽ không lắp đúng vị trí. Lúc này, dù bản mã và vữa grout đạt chất lượng, toàn bộ liên kết vẫn có nguy cơ làm việc sai thiết kế.

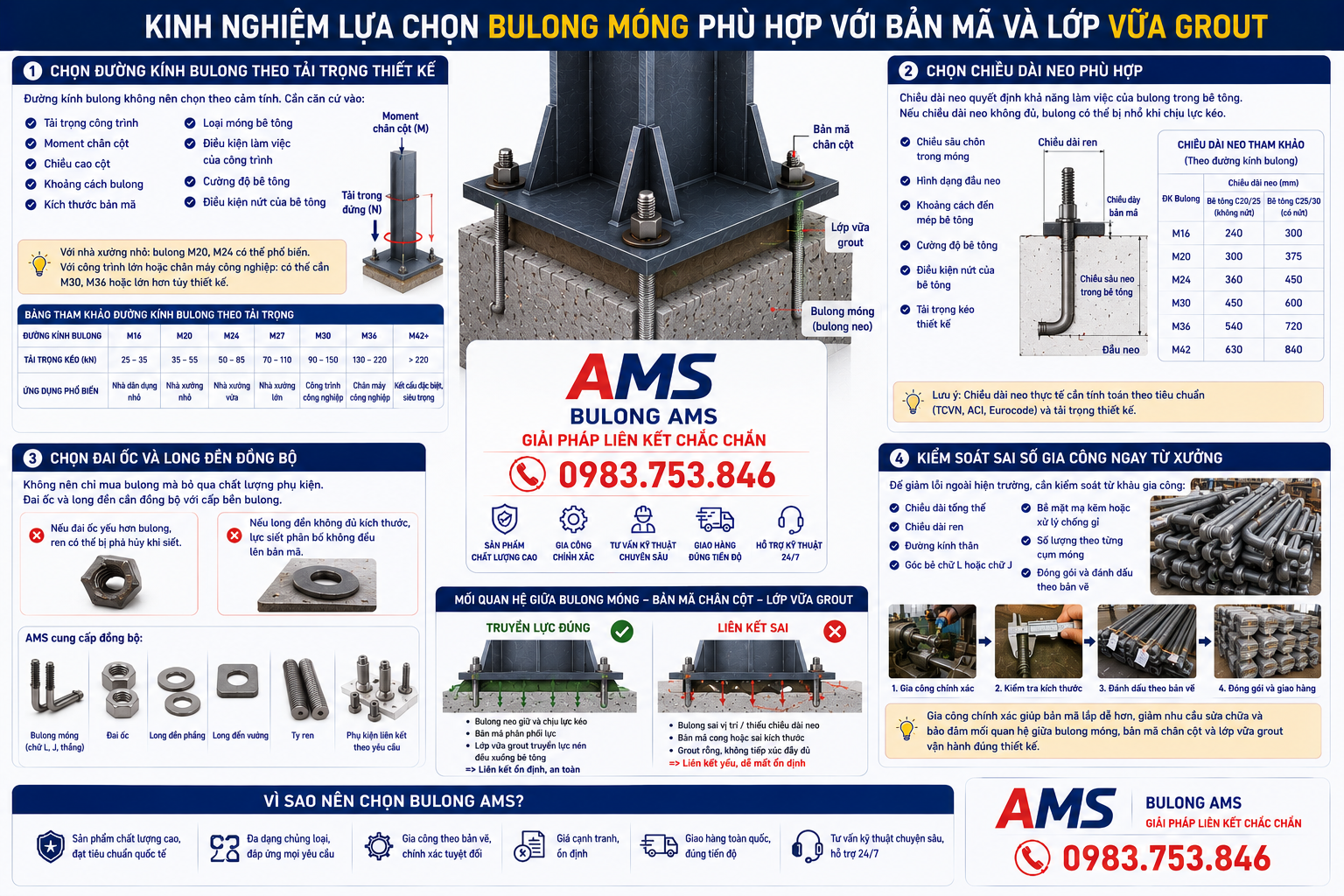

♦ Vì sao phải chọn bulong móng đúng tiêu chuẩn?

Bulong móng là chi tiết nhỏ nhưng ảnh hưởng lớn đến an toàn công trình. Nếu sử dụng bulong không rõ nguồn gốc, vật liệu không đạt, ren không chuẩn hoặc cấp bền không đúng, liên kết chân cột có thể gặp rủi ro lớn.

AMS cung cấp các dòng bulong móng theo yêu cầu bản vẽ như:

• Bulong móng chữ L.
• Bulong móng chữ J.
• Bulong neo thẳng.
• Bulong neo bản mã.
• Bulong cường độ cao.
• Ty ren, đai ốc, long đền đi kèm.

Việc chọn đúng bulong ngay từ đầu giúp giảm rủi ro sai lệch, hạn chế chi phí sửa chữa và đảm bảo mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout hoạt động đúng nguyên lý.

Danh mục bulong liên kết

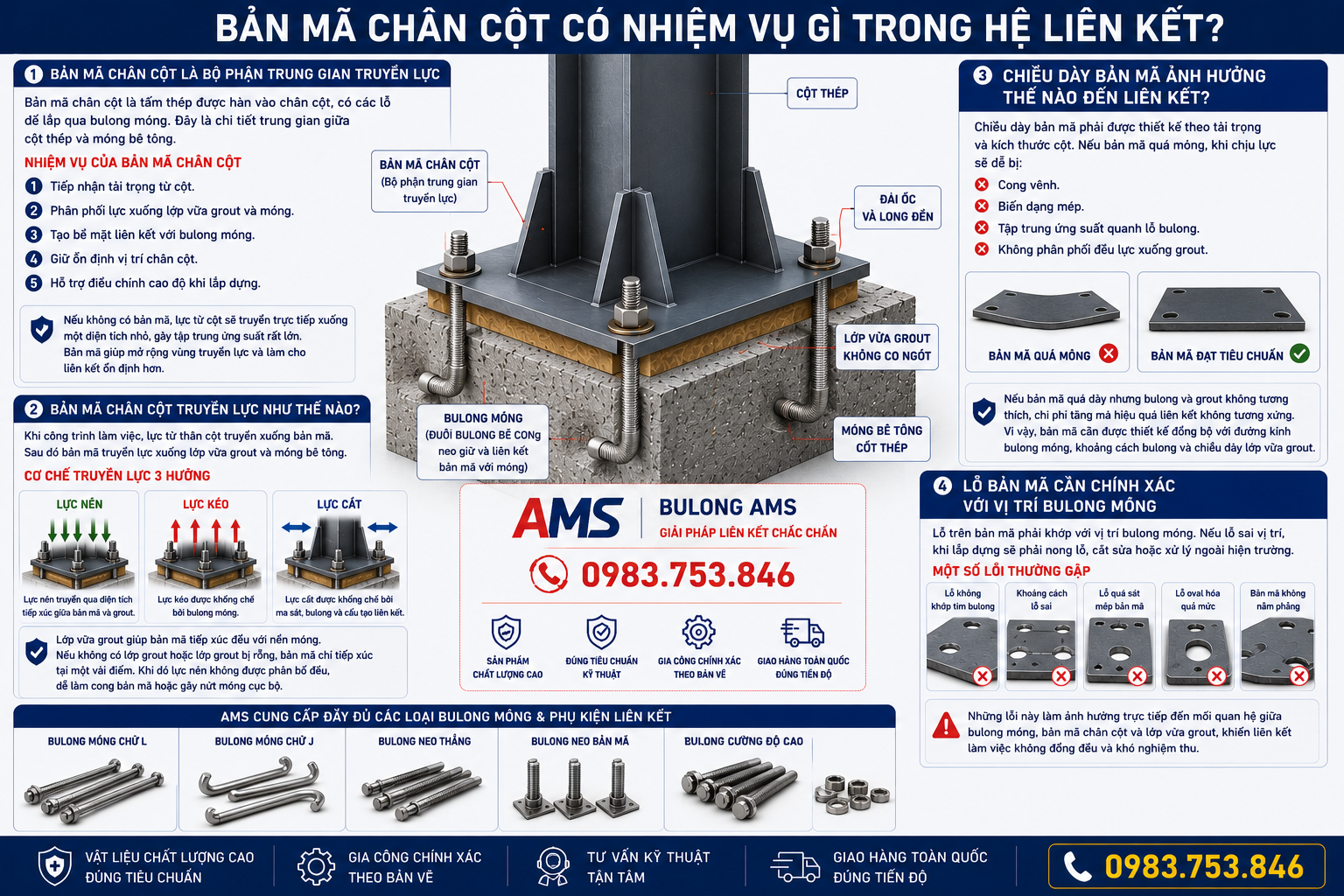

3. Bản mã chân cột có nhiệm vụ gì trong hệ liên kết? Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

♦ Bản mã chân cột là bộ phận trung gian truyền lực

Bản mã chân cột là tấm thép được hàn vào chân cột, có các lỗ để lắp qua bulong móng. Đây là chi tiết trung gian giữa cột thép và móng bê tông.

Nhiệm vụ của bản mã chân cột gồm:

• Tiếp nhận tải trọng từ cột.
• Phân phối lực xuống lớp vữa grout và móng.
• Tạo bề mặt liên kết với bulong móng.
• Giữ ổn định vị trí chân cột.
• Hỗ trợ điều chỉnh cao độ khi lắp dựng.

Nếu không có bản mã, lực từ cột sẽ truyền trực tiếp xuống một diện tích nhỏ, gây tập trung ứng suất rất lớn. Bản mã giúp mở rộng vùng truyền lực và làm cho liên kết ổn định hơn.

♦ Bản mã chân cột truyền lực như thế nào?

Khi công trình làm việc, lực từ thân cột truyền xuống bản mã. Sau đó bản mã truyền lực xuống lớp vữa grout và móng bê tông.

Cơ chế truyền lực có thể hiểu theo ba hướng:

• Lực nén truyền qua diện tích tiếp xúc giữa bản mã và grout.
• Lực kéo được khống chế bởi bulong móng.
• Lực cắt được khống chế bởi ma sát, bulong và cấu tạo liên kết.

Trong đó, lớp vữa grout giúp bản mã tiếp xúc đều với nền móng. Nếu không có lớp grout hoặc lớp grout bị rỗng, bản mã chỉ tiếp xúc tại một vài điểm. Khi đó lực nén không được phân bố đều, dễ làm cong bản mã hoặc gây nứt móng cục bộ.

♦ Chiều dày bản mã ảnh hưởng thế nào đến liên kết?

Chiều dày bản mã phải được thiết kế theo tải trọng và kích thước cột. Nếu bản mã quá mỏng, khi chịu lực sẽ dễ bị:

• Cong vênh.
• Biến dạng mép.
• Tập trung ứng suất quanh lỗ bulong.
• Không phân phối đều lực xuống grout.

Nếu bản mã quá dày nhưng bulong và grout không tương thích, chi phí tăng mà hiệu quả liên kết không tương xứng. Vì vậy, bản mã cần được thiết kế đồng bộ với đường kính bulong móng, khoảng cách bulong và chiều dày lớp vữa grout.

♦ Lỗ bản mã cần chính xác với vị trí bulong móng

Lỗ trên bản mã phải khớp với vị trí bulong móng. Nếu lỗ sai vị trí, khi lắp dựng sẽ phải nong lỗ, cắt sửa hoặc xử lý ngoài hiện trường.

Một số lỗi thường gặp gồm:

• Lỗ bản mã không khớp tim bulong.
• Khoảng cách lỗ sai so với bản vẽ.
• Lỗ quá sát mép bản mã.
• Lỗ bị oval hóa quá mức khi sửa chữa.
• Bản mã không nằm phẳng trên lớp grout.

Những lỗi này làm ảnh hưởng trực tiếp đến mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout, khiến liên kết làm việc không đồng đều và khó nghiệm thu.

Danh mục bulong nở 3 cánh

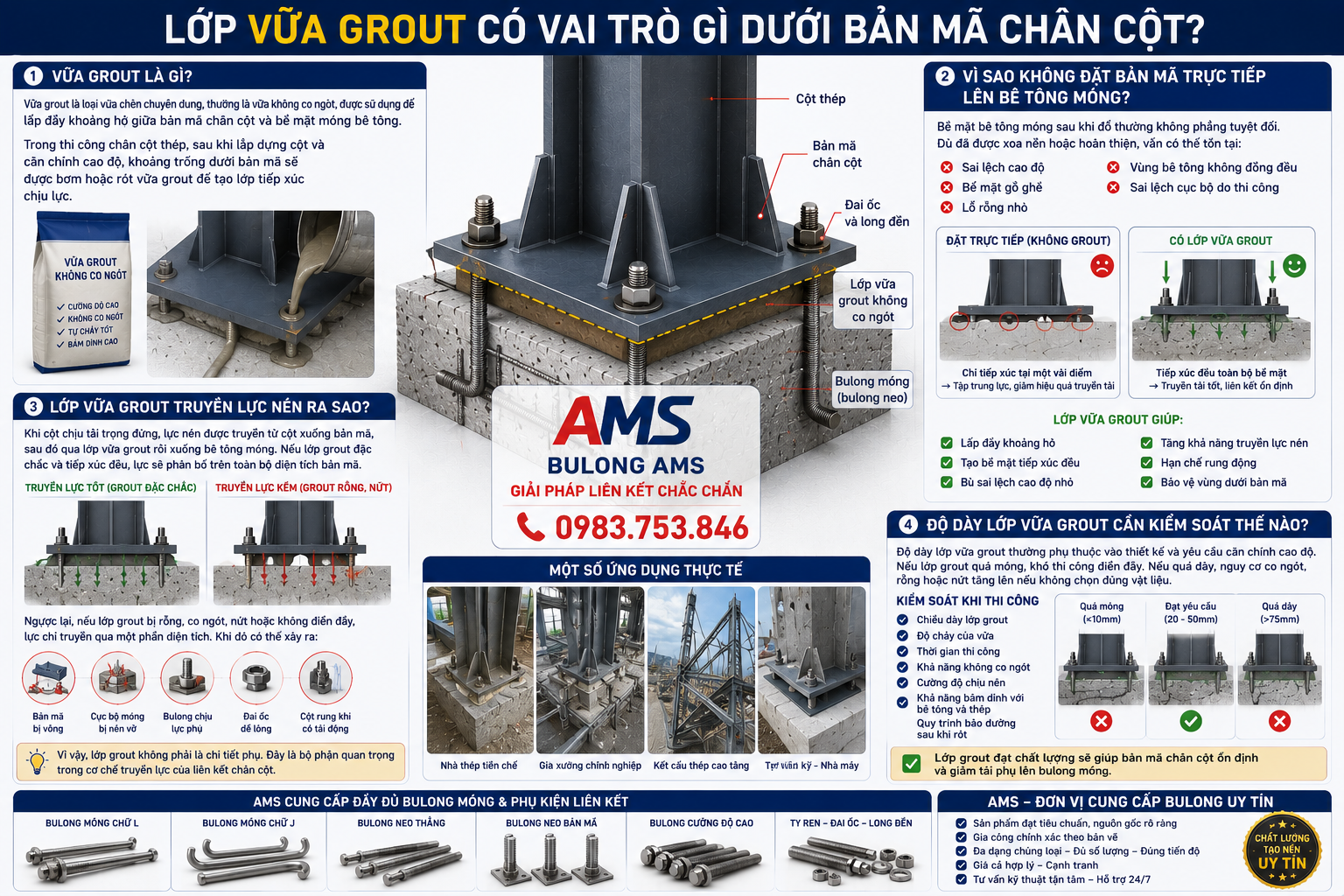

4. Lớp vữa grout có vai trò gì dưới bản mã chân cột? Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

♦ Vữa grout là gì?

Vữa grout là loại vữa chèn chuyên dụng, thường là vữa không co ngót, được sử dụng để lấp đầy khoảng hở giữa bản mã chân cột và bề mặt móng bê tông.

Trong thi công chân cột thép, sau khi lắp dựng cột và căn chỉnh cao độ, khoảng trống dưới bản mã sẽ được bơm hoặc rót vữa grout để tạo lớp tiếp xúc chịu lực.

♦ Vì sao không đặt bản mã trực tiếp lên bê tông móng?

Bề mặt bê tông móng sau khi đổ thường không phẳng tuyệt đối. Dù đã được xoa nền hoặc hoàn thiện, vẫn có thể tồn tại:

• Sai lệch cao độ.
• Bề mặt gồ ghề.
• Lỗ rỗng nhỏ.
• Vùng bê tông không đồng đều.
• Sai lệch cục bộ do thi công.

Nếu đặt bản mã trực tiếp lên bê tông, bản mã có thể chỉ tiếp xúc tại một vài điểm. Điều này gây tập trung lực và làm giảm hiệu quả truyền tải.

Lớp vữa grout giúp:

• Lấp đầy khoảng hở.
• Tạo bề mặt tiếp xúc đều.
• Bù sai lệch cao độ nhỏ.
• Tăng khả năng truyền lực nén.
• Hạn chế rung động.
• Bảo vệ vùng dưới bản mã.

♦ Lớp vữa grout truyền lực nén ra sao?

Khi cột chịu tải trọng đứng, lực nén được truyền từ cột xuống bản mã, sau đó qua lớp vữa grout rồi xuống bê tông móng. Nếu lớp grout đặc chắc và tiếp xúc đều, lực sẽ phân bố trên toàn bộ diện tích bản mã.

Ngược lại, nếu lớp grout bị rỗng, co ngót, nứt hoặc không điền đầy, lực chỉ truyền qua một phần diện tích. Khi đó có thể xảy ra:

• Bản mã bị võng.
• Cục bộ móng bị nén vỡ.
• Bulong chịu lực phụ.
• Đai ốc dễ lỏng.
• Cột rung khi có tải động.

Vì vậy, lớp grout không phải là chi tiết phụ. Đây là bộ phận quan trọng trong cơ chế truyền lực của liên kết chân cột.

♦ Độ dày lớp vữa grout cần kiểm soát thế nào?

Độ dày lớp vữa grout thường phụ thuộc vào thiết kế và yêu cầu căn chỉnh cao độ. Nếu lớp grout quá mỏng, khó thi công điền đầy. Nếu quá dày, nguy cơ co ngót, rỗng hoặc nứt tăng lên nếu không chọn đúng vật liệu.

Khi thi công cần kiểm soát:

• Chiều dày lớp grout.
• Độ chảy của vữa.
• Thời gian thi công.
• Khả năng không co ngót.
• Cường độ chịu nén.
• Khả năng bám dính với bê tông và thép.
• Quy trình bảo dưỡng sau khi rót.

Lớp grout đạt chất lượng sẽ giúp bản mã chân cột ổn định và giảm tải phụ lên bulong móng.

Danh mục bulong hoá chất

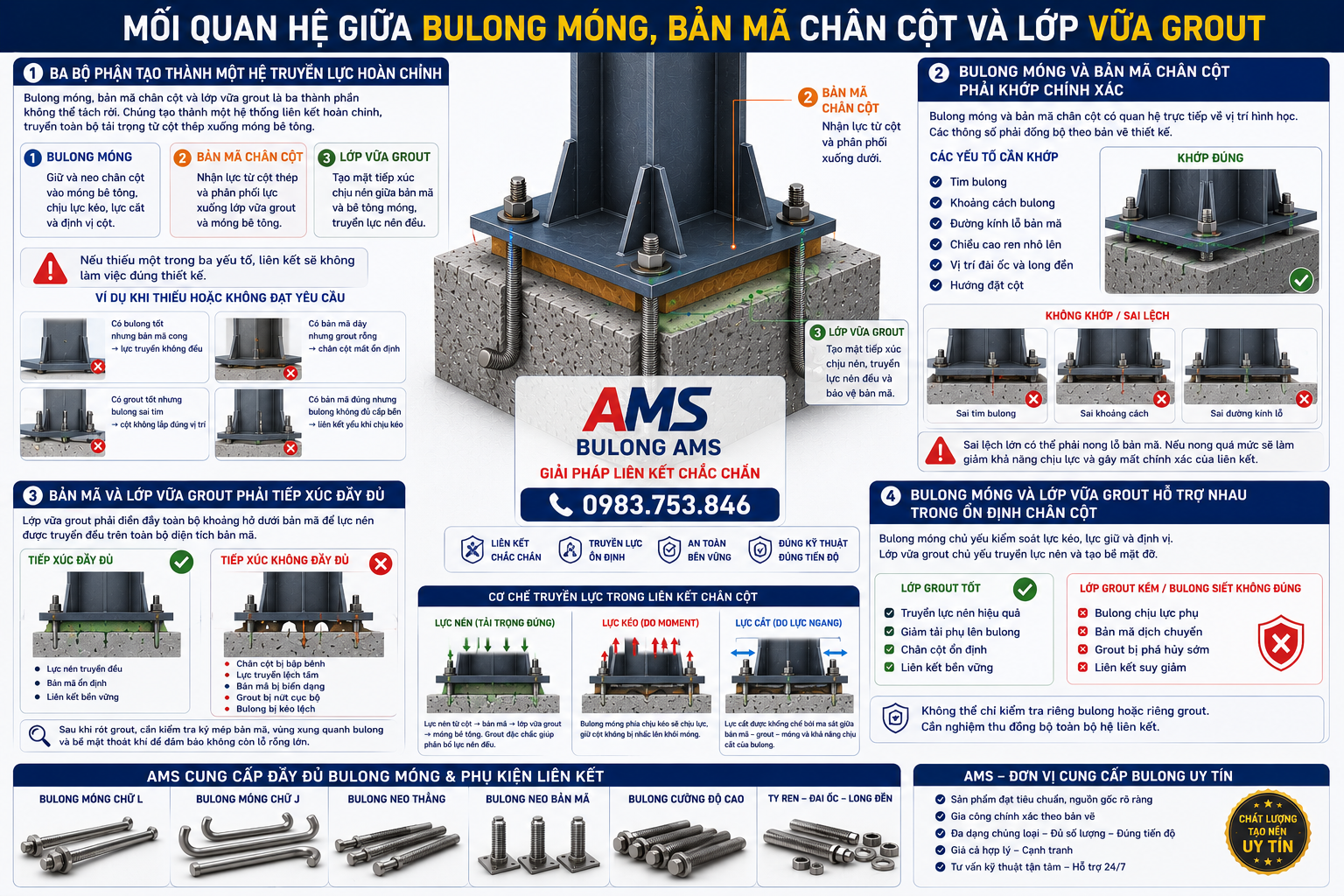

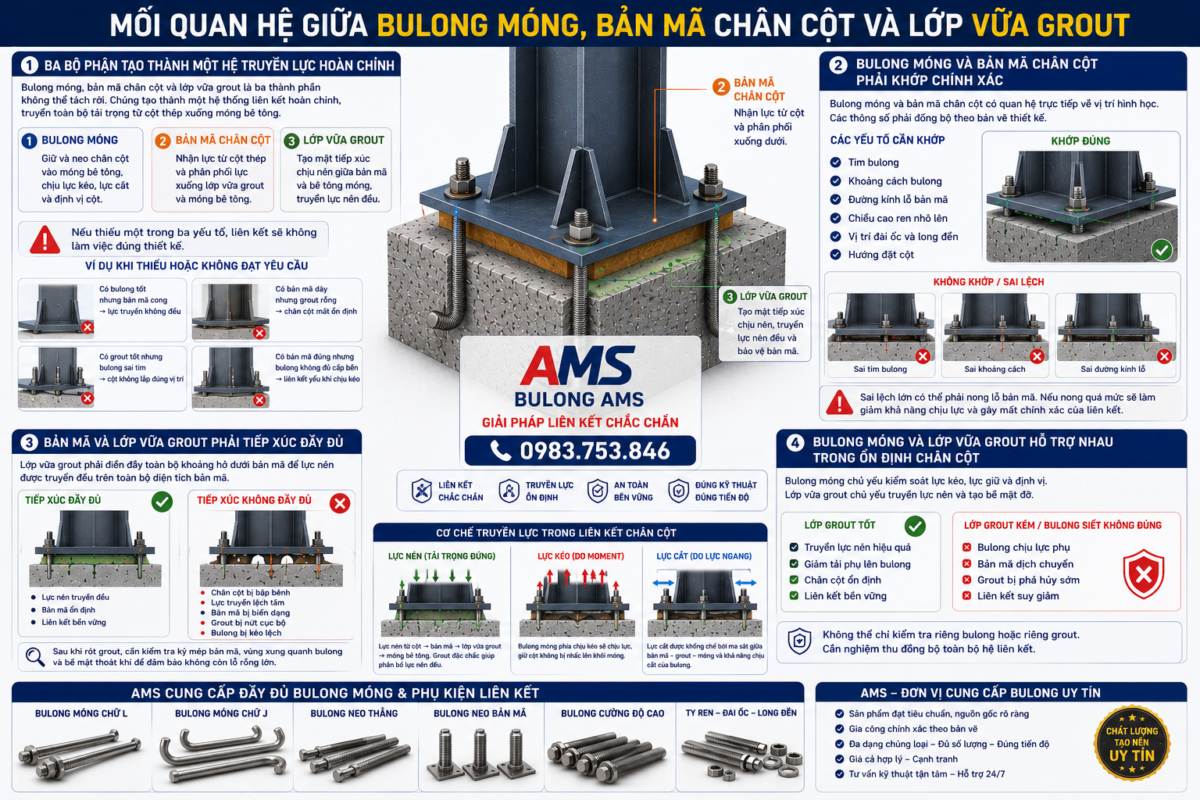

5. Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout

♦ Ba bộ phận tạo thành một hệ truyền lực hoàn chỉnh

Để hiểu đúng mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout, cần xem đây là một hệ thống liên kết hoàn chỉnh.

Trong hệ này:

• Bulong móng giữ và neo chân cột vào móng.
• Bản mã chân cột nhận lực từ cột và phân phối xuống dưới.
• Lớp vữa grout tạo mặt tiếp xúc chịu nén giữa bản mã và bê tông.

Nếu thiếu một trong ba yếu tố, liên kết sẽ không làm việc đúng.

Ví dụ:

• Có bulong tốt nhưng bản mã cong → lực truyền không đều.
• Có bản mã dày nhưng grout rỗng → chân cột vẫn mất ổn định.
• Có grout tốt nhưng bulong sai tim → cột không lắp đúng vị trí.
• Có bản mã đúng nhưng bulong không đủ cấp bền → liên kết yếu khi chịu kéo.

♦ Bulong móng và bản mã chân cột phải khớp chính xác

Bulong móng và bản mã chân cột có quan hệ trực tiếp về vị trí hình học. Khoảng cách bulong, đường kính lỗ bản mã và tim trục phải đồng bộ theo bản vẽ.

Nếu bulong móng đặt sai, bản mã sẽ không lắp được. Nếu bản mã khoan sai lỗ, dù bulong đặt đúng vẫn không thể lắp dựng chính xác.

Các yếu tố cần khớp gồm:

• Tim bulong.
• Khoảng cách bulong.
• Đường kính lỗ bản mã.
• Chiều cao ren nhô lên.
• Vị trí đai ốc và long đền.
• Hướng đặt cột.

Khi sai lệch xảy ra, nhiều đội thi công chọn cách nong lỗ bản mã. Tuy nhiên, nếu nong quá mức, bản mã bị giảm khả năng chịu lực và liên kết mất tính chính xác.

♦ Bản mã và lớp vữa grout phải tiếp xúc đầy đủ

Bản mã chân cột và lớp vữa grout có quan hệ tiếp xúc chịu nén. Lớp grout phải điền đầy toàn bộ khoảng hở dưới bản mã để lực nén được truyền đều.

Nếu bản mã chỉ tiếp xúc một phần, hệ quả có thể là:

• Chân cột bị bập bênh.
• Lực truyền lệch tâm.
• Bản mã bị biến dạng.
• Grout bị nứt cục bộ.
• Bulong bị kéo lệch.

Do đó, sau khi rót grout, cần kiểm tra kỹ mép bản mã, vùng xung quanh bulong và bề mặt thoát khí để đảm bảo không còn lỗ rỗng lớn.

♦ Bulong móng và lớp vữa grout hỗ trợ nhau trong ổn định chân cột

Bulong móng chủ yếu kiểm soát lực kéo, lực giữ và định vị. Lớp vữa grout chủ yếu truyền lực nén và tạo bề mặt đỡ.

Khi cả hai làm việc đúng, chân cột sẽ ổn định. Nhưng nếu lớp grout không tốt, bulong có thể phải chịu thêm lực không mong muốn. Ngược lại, nếu bulong không được siết đúng, bản mã có thể dịch chuyển và làm lớp grout bị phá hủy sớm.

Đây là lý do không thể chỉ kiểm tra riêng bulong hoặc riêng grout. Cần nghiệm thu đồng bộ toàn bộ hệ liên kết.

Nguyên lý truyền lực của bulong móng trong liên kết chân cột và chân máy

6. Các lỗi thường gặp khi thi công bulong móng bản mã chân cột và lớp vữa grout – Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

♦ Bulong móng bị sai tim hoặc sai cao độ

Đây là lỗi rất phổ biến ngoài hiện trường. Khi bulong móng sai tim, bản mã không lắp vừa. Khi bulong sai cao độ, đai ốc không siết đủ hoặc chiều dài ren không đảm bảo.

Nguyên nhân thường gặp:

• Định vị sai tim trục.
• Khung dưỡng bulong không chắc.
• Bê tông làm xê dịch lồng bulong.
• Không kiểm tra sau khi đổ bê tông.
• Sai cao độ móng.

Lỗi này làm ảnh hưởng trực tiếp đến bản mã và lớp vữa grout.

♦ Bản mã bị cong vênh hoặc khoan lỗ không chính xác

Bản mã có thể bị sai do gia công hoặc vận chuyển. Nếu bản mã cong vênh, khi đặt lên móng sẽ không phẳng. Nếu lỗ bản mã sai, phải sửa chữa tại hiện trường.

Một số lỗi gồm:

• Bản mã không đủ chiều dày.
• Mối hàn chân cột gây biến dạng.
• Lỗ khoan lệch tâm.
• Mép lỗ bị cháy do cắt plasma không chuẩn.
• Không làm sạch bề mặt trước khi lắp.

Các lỗi này làm giảm hiệu quả tiếp xúc với lớp grout và gây khó khăn khi siết bulong.

♦ Lớp vữa grout bị rỗng hoặc không điền đầy

Grout bị rỗng là lỗi nguy hiểm nhưng đôi khi khó phát hiện bằng mắt thường. Vữa có thể không chảy hết vào khu vực dưới bản mã, đặc biệt khi khe hở nhỏ, bản mã lớn hoặc không có lỗ thoát khí.

Nguyên nhân:

• Vữa trộn quá khô.
• Không vệ sinh bề mặt móng.
• Không tưới ẩm nền đúng cách.
• Không tạo đường thoát khí.
• Rót vữa sai hướng.
• Thi công khi nhiệt độ không phù hợp.

Hậu quả là bản mã không được đỡ đều, làm tăng ứng suất cục bộ.

♦ Siết bulong sai thời điểm

Nếu siết bulong quá sớm khi grout chưa đạt cường độ, lớp grout có thể bị phá vỡ. Nếu siết quá muộn hoặc không kiểm tra lại, đai ốc có thể lỏng do rung động và co ngót vi mô.

Cần tuân thủ đúng trình tự:

• Căn chỉnh cột.
• Siết tạm để giữ vị trí.
• Rót grout.
• Chờ grout đạt cường độ yêu cầu.
• Siết hoàn thiện theo mô men kỹ thuật.
• Kiểm tra và nghiệm thu.

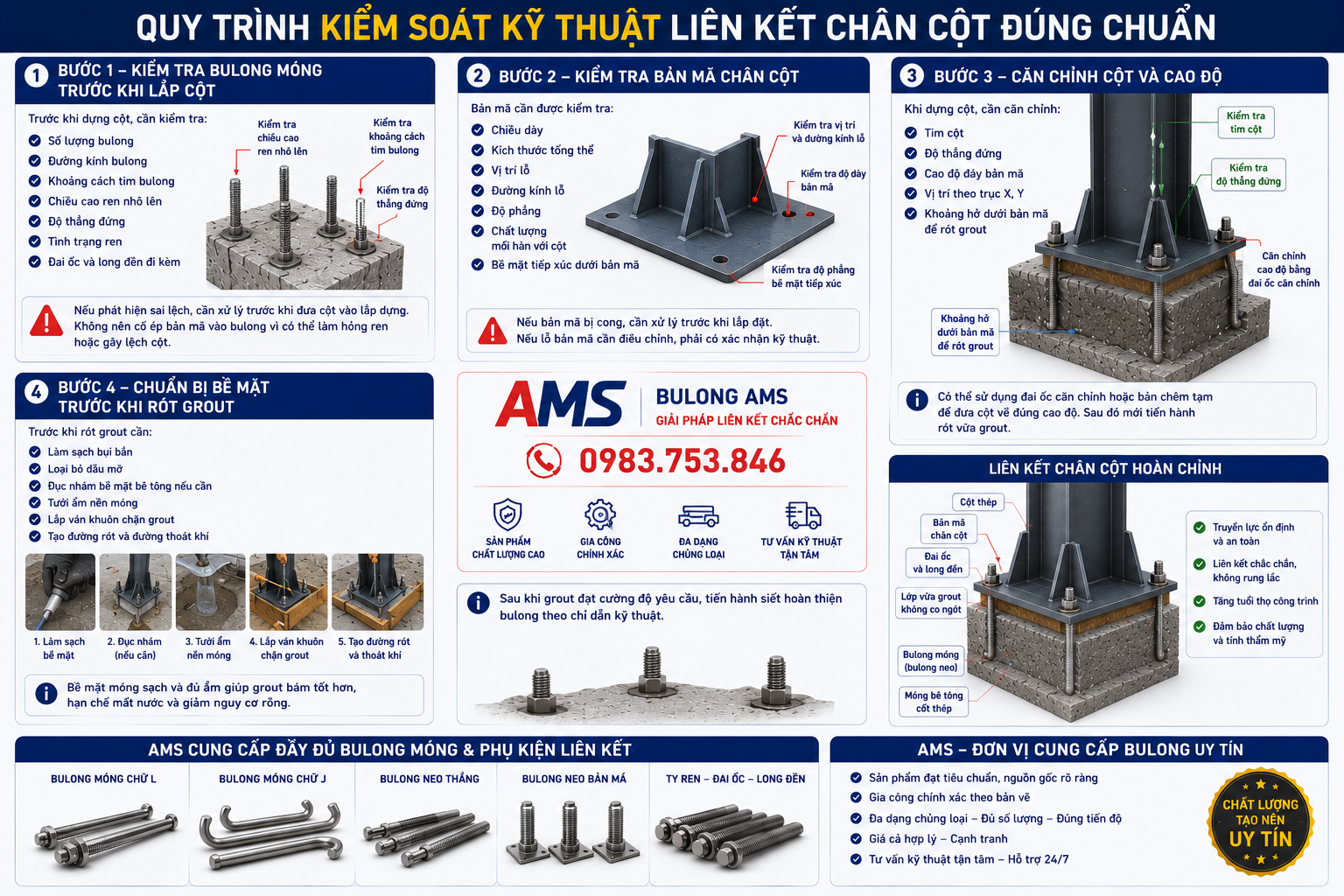

7. Quy trình kiểm soát kỹ thuật liên kết chân cột đúng chuẩn – Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

♦ Bước 1 – Kiểm tra bulong móng trước khi lắp cột

Trước khi dựng cột, cần kiểm tra:

• Số lượng bulong.
• Đường kính bulong.
• Khoảng cách tim bulong.
• Chiều cao ren nhô lên.
• Độ thẳng đứng.
• Tình trạng ren.
• Đai ốc và long đền đi kèm.

Nếu phát hiện sai lệch, cần xử lý trước khi đưa cột vào lắp dựng. Không nên cố ép bản mã vào bulong vì có thể làm hỏng ren hoặc gây lệch cột.

♦ Bước 2 – Kiểm tra bản mã chân cột

Bản mã cần được kiểm tra:

• Chiều dày.
• Kích thước tổng thể.
• Vị trí lỗ.
• Đường kính lỗ.
• Độ phẳng.
• Chất lượng mối hàn với cột.
• Bề mặt tiếp xúc dưới bản mã.

Nếu bản mã bị cong, cần xử lý trước khi lắp đặt. Nếu lỗ bản mã cần điều chỉnh, phải có xác nhận kỹ thuật.

♦ Bước 3 – Căn chỉnh cột và cao độ

Khi dựng cột, cần căn chỉnh:

• Tim cột.
• Độ thẳng đứng.
• Cao độ đáy bản mã.
• Vị trí theo trục X, Y.
• Khoảng hở dưới bản mã để rót grout.

Có thể sử dụng đai ốc căn chỉnh hoặc bản chêm tạm để đưa cột về đúng cao độ. Sau đó mới tiến hành rót vữa grout.

♦ Bước 4 – Chuẩn bị bề mặt trước khi rót grout

Trước khi rót grout cần:

• Làm sạch bụi bẩn.
• Loại bỏ dầu mỡ.
• Đục nhám bề mặt bê tông nếu cần.
• Tưới ẩm nền móng.
• Lắp ván khuôn chặn grout.
• Tạo đường rót và đường thoát khí.

Bề mặt móng sạch và đủ ẩm giúp grout bám tốt hơn, hạn chế mất nước và giảm nguy cơ rỗng.

♦ Bước 5 – Rót vữa grout đúng kỹ thuật

Khi rót grout cần thực hiện liên tục từ một phía để đẩy khí ra ngoài. Không nên rót nhiều hướng cùng lúc vì dễ tạo túi khí dưới bản mã.

Cần kiểm soát:

• Độ chảy của grout.
• Thời gian thi công.
• Chiều dày lớp grout.
• Khả năng điền đầy.
• Điều kiện nhiệt độ.
• Bảo dưỡng sau thi công.

Sau khi grout đạt cường độ yêu cầu, tiến hành siết hoàn thiện bulong theo chỉ dẫn kỹ thuật.

8. Những sai lầm cần tránh khi xử lý liên kết chân cột – Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

→ Chỉ quan tâm bulong mà bỏ qua lớp vữa grout

Nhiều công trình đầu tư bulong chất lượng cao nhưng lại thi công grout sơ sài. Đây là sai lầm phổ biến. Nếu grout rỗng hoặc nứt, bản mã không được đỡ đều và bulong phải chịu lực phụ.

Liên kết chân cột chỉ đạt hiệu quả khi cả bulong, bản mã và grout cùng đạt yêu cầu.

→ Nong lỗ bản mã quá lớn để lắp cho vừa

Khi bulong sai tim, nhiều đội thi công chọn cách nong lỗ bản mã. Nếu nong trong giới hạn cho phép và có tính toán, phương án này có thể chấp nhận. Nhưng nong quá lớn sẽ làm giảm khả năng chịu lực quanh lỗ và gây lệch tâm truyền tải.

Cần sử dụng long đền phù hợp và có xác nhận của kỹ sư thiết kế.

→ Rót grout khi chưa căn chỉnh xong cột

Nếu cột chưa đúng tim, chưa đúng cao độ hoặc chưa kiểm tra độ thẳng đứng mà đã rót grout, việc sửa chữa sau đó sẽ rất khó khăn.

Trước khi rót grout phải nghiệm thu tạm các thông số:

• Tim trục.
• Cao độ.
• Độ thẳng đứng.
• Khoảng hở dưới bản mã.
• Tình trạng bulong và đai ốc.

→ Không bảo dưỡng lớp grout sau thi công

Grout cũng cần được bảo dưỡng để đạt cường độ thiết kế. Nếu bỏ qua bước này, lớp vữa có thể bị nứt sớm, mất nước nhanh hoặc giảm cường độ bề mặt.

Đặc biệt với công trường nắng nóng, gió lớn hoặc bề mặt bê tông hút nước mạnh, bảo dưỡng grout là bước bắt buộc.

9. Kinh nghiệm lựa chọn bulong móng phù hợp với bản mã và lớp vữa grout

→ Chọn đường kính bulong theo tải trọng thiết kế

Đường kính bulong không nên chọn theo cảm tính. Cần căn cứ vào:

• Tải trọng công trình.
• Moment chân cột.
• Chiều cao cột.
• Khoảng cách bulong.
• Kích thước bản mã.
• Loại móng bê tông.
• Điều kiện làm việc của công trình.

Với nhà xưởng nhỏ, bulong M20, M24 có thể phổ biến. Với công trình lớn hoặc chân máy công nghiệp, có thể cần M30, M36 hoặc lớn hơn tùy thiết kế.

→ Chọn chiều dài neo phù hợp

Chiều dài neo quyết định khả năng làm việc của bulong trong bê tông. Nếu chiều dài neo không đủ, bulong có thể bị nhổ khi chịu lực kéo.

Cần kiểm tra:

• Chiều sâu chôn trong móng.
• Hình dạng đầu neo.
• Khoảng cách đến mép bê tông.
• Cường độ bê tông.
• Điều kiện nứt của bê tông.
• Tải trọng kéo thiết kế.

→ Chọn đai ốc và long đền đồng bộ

Không nên chỉ mua bulong mà bỏ qua chất lượng phụ kiện. Đai ốc và long đền cần đồng bộ với cấp bền bulong.

Nếu đai ốc yếu hơn bulong, ren có thể bị phá hủy khi siết. Nếu long đền không đủ kích thước, lực siết phân bố không đều lên bản mã.

AMS cung cấp đồng bộ:

• Bulong móng.
• Đai ốc.
• Long đền phẳng.
• Long đền vuông.
• Ty ren.
• Phụ kiện liên kết theo yêu cầu.

→ Kiểm soát sai số gia công ngay từ xưởng

Để giảm lỗi ngoài hiện trường, cần kiểm soát từ khâu gia công:

• Chiều dài tổng thể.
• Chiều dài ren.
• Đường kính thân.
• Góc bẻ chữ L hoặc chữ J.
• Bề mặt mạ kẽm hoặc xử lý chống gỉ.
• Số lượng theo từng cụm móng.
• Đóng gói và đánh dấu theo bản vẽ.

Gia công chính xác giúp bản mã lắp dễ hơn, giảm nhu cầu sửa chữa và bảo đảm mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout vận hành đúng thiết kế.

Cấp bền bulong xây dựng ảnh hưởng thế nào đến khả năng chịu lực?

10. AMS – Đơn vị phân phối bulong xây dựng uy tín cho liên kết chân cột

♦ AMS cung cấp bulong móng cho công trình công nghiệp

AMS là đơn vị phân phối bulong xây dựng uy tín, chuyên cung cấp vật tư liên kết cho:

• Nhà thép tiền chế.
• Nhà máy sản xuất.
• Công trình hạ tầng.
• Hệ kết cấu thép.
• Chân máy công nghiệp.
• Hệ MEP.
• Công trình dân dụng và công nghiệp.

Các sản phẩm AMS cung cấp gồm:

• Bulong móng chữ L.
• Bulong móng chữ J.
• Bulong neo thẳng.
• Bulong neo bản mã.
• Bulong cường độ cao.
• Ty ren.
• Đai ốc.
• Long đền.
• Phụ kiện liên kết.

♦ AMS hỗ trợ gia công theo bản vẽ

Với các công trình yêu cầu kỹ thuật riêng, AMS hỗ trợ gia công bulong theo:

• Bản vẽ thiết kế.
• Cấp bền yêu cầu.
• Chiều dài neo.
• Chiều dài ren.
• Đường kính bulong.
• Bề mặt xử lý.
• Số lượng theo từng cụm móng.

Điều này giúp nhà thầu kiểm soát tốt hơn từ khâu đặt hàng đến lắp dựng.

♦ AMS tư vấn lựa chọn vật tư đồng bộ

Trong liên kết chân cột, không nên chọn vật tư rời rạc. Cần đồng bộ giữa bulong, bản mã, đai ốc, long đền và lớp vữa grout.

AMS có thể hỗ trợ tư vấn:

• Chọn đường kính bulong phù hợp.
• Chọn cấp bền.
• Kiểm tra chiều dài ren.
• Tư vấn phụ kiện đi kèm.
• Đề xuất vật tư theo điều kiện công trình.
• Hỗ trợ phương án giao hàng theo tiến độ.

Việc chọn đúng vật tư ngay từ đầu giúp giảm lỗi thi công và tăng độ an toàn cho toàn bộ liên kết.

Bulong móng là gì? Phân loại, cấu tạo, ứng dụng và cách chọn đúng

11. Kết luận Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout là mối quan hệ kỹ thuật cốt lõi trong liên kết chân cột kết cấu thép. Ba bộ phận này không thể tách rời:

• Bulong móng giữ vai trò neo giữ và chịu kéo.
• Bản mã chân cột phân phối lực từ cột xuống móng.
• Lớp vữa grout tạo bề mặt tiếp xúc chịu nén và bù sai lệch cao độ.

Một liên kết chân cột an toàn không chỉ cần bulong tốt, bản mã dày hay grout cường độ cao. Điều quan trọng là cả ba phải được thiết kế, gia công, lắp đặt và nghiệm thu đồng bộ.

Nếu bulong sai tim, bản mã sẽ khó lắp. Nếu bản mã cong, grout không thể truyền lực đều. Nếu grout rỗng, bulong có thể chịu lực phụ và liên kết bị suy giảm. Vì vậy, nhà thầu cần kiểm soát kỹ từ bản vẽ, vật tư, gia công, định vị bulong, lắp dựng cột đến rót vữa grout.

AMS là đơn vị phân phối bulong xây dựng uy tín, cung cấp bulong móng, bulong neo, ty ren, đai ốc, long đền và phụ kiện liên kết cho nhiều công trình công nghiệp. Với sản phẩm đa dạng, hỗ trợ gia công theo bản vẽ và tư vấn kỹ thuật thực tế, AMS đồng hành cùng nhà thầu trong việc xây dựng hệ liên kết chân cột an toàn, chính xác và bền vững.

12. Liên Hệ Ngay Với AMS Để Được Tư Vấn Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép

Công ty chúng tôi chuyên cung cấp các loại bulong liên kết, bulong hoá chất, bu lông nở 3 cánh, thanh ren, ốc vít, đất sét chống cháy, mũi khoan bê tông, súng bơm keo, hoá chất cấy thép chính hãng,… đầy đủ chứng chỉ CO-CQ, phù hợp với các tiêu chuẩn kỹ thuật trong xây dựng và công nghiệp. Với đội ngũ kỹ thuật dày dặn kinh nghiệm, chúng tôi cam kết mang đến giải pháp cấy thép hiệu quả – bền vững – an toàn cho mọi công trình.

Ngoài ra chúng tôi nhận Thi công khoan cấy bu lông chuyên nghiệp cho công trình dân dụng và công nghiệp:

Kỹ thuật viên giàu kinh nghiệm, đào tạo bài bản
 Vật tư đạt chuẩn – keo có CO/CQ rõ ràng
 Báo giá nhanh – khảo sát miễn phí
 Hỗ trợ 24/7 cho dự án gấp, tiến độ khắt khe

 Thông tin liên hệ:

• Công Ty Cổ Phần Sản Xuất Xây Dựng và Thương Mại AMS
•  Địa chỉ: Số 89 Đê Ngọc Giang, Thôn Ngọc Giang, Xã Vĩnh Ngọc, Đông Anh, Hà Nội
•  Hotline/Zalo: 0983.753.846
•  Website: bulong.vn
• AMS – Đồng hành cùng công trình bền vững của bạn!

Tag: bulong móng, bản mã chân cột, vữa grout, lớp vữa grout, liên kết chân cột, bulong neo móng, bulong xây dựng, bulong móng kết cấu thép, AMS bulong xây dựng, thi công bulong móng, Mối quan hệ giữa bulong móng bản mã chân cột và lớp vữa grout trong kết cấu thép
