So sánh khả năng làm việc của bulong móng chữ L, chữ J và bulong neo thẳng
Th5
So sánh bulong móng chữ L chữ J và neo thẳng: Nên chọn loại nào cho từng hạng mục?
Trong thi công kết cấu thép, nhà xưởng, chân máy, bệ thiết bị, trụ đèn, cột bảng hiệu hay các hệ kết cấu có bản mã chân cột, bulong móng là chi tiết có vai trò truyền lực từ kết cấu bên trên xuống móng bê tông. Tuy nhiên, khi lựa chọn bulong neo móng, không ít đơn vị vẫn dựa chủ yếu vào “hình dáng quen dùng” thay vì phân tích đúng cơ chế làm việc của từng loại.
Ba dạng thường gặp nhất là:
- Bulong móng chữ L
- Bulong móng chữ J
- Bulong neo thẳng
Mỗi loại có ưu điểm, hạn chế và phạm vi ứng dụng riêng. Vì vậy, bài viết này sẽ đi sâu So sánh bulong móng chữ L chữ J và neo thẳng theo các góc nhìn quan trọng: cơ chế truyền lực, khả năng chống nhổ, ứng xử khi chịu kéo – cắt – mô men, độ phù hợp với từng công trình, chi phí và mức độ an toàn khi triển khai thực tế.
Trong phạm vi bài viết, bulong neo thẳng được hiểu là dạng thanh neo thẳng đổ chờ trong bê tông, thường sử dụng đai ốc, bản neo hoặc cấu hình neo ở đầu chôn để tạo khả năng chống tuột khỏi móng; không đồng nhất với toàn bộ nhóm bulong hóa chất hậu lắp đặt. Theo cấu hình thương mại phổ biến, anchor rods có thể là thanh ren hai đầu hoặc ren suốt, phần chôn thường kết hợp với nut/anchor plate để tạo pull-out resistance.

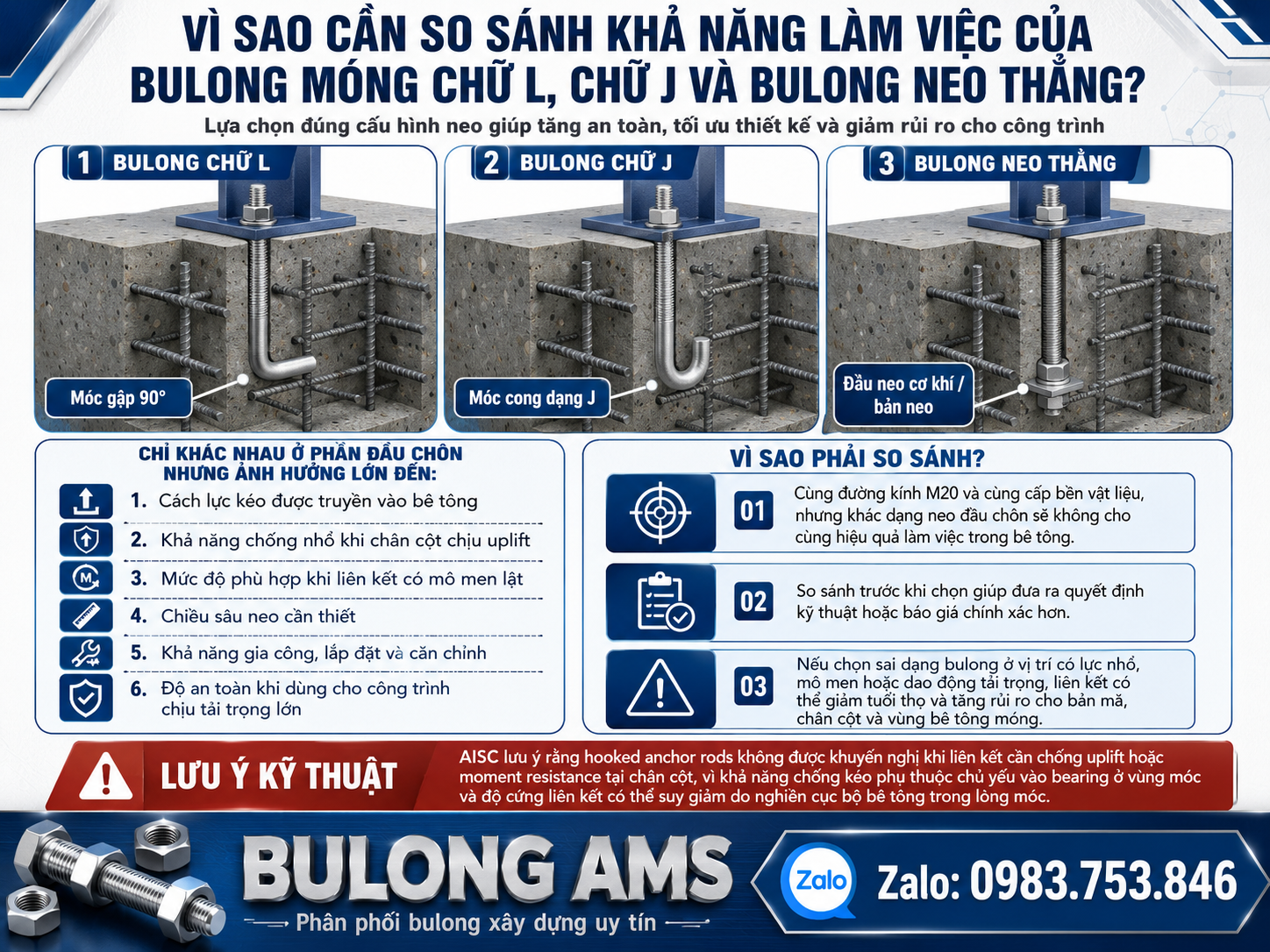

1. Vì sao cần So sánh bulong móng chữ L chữ J và neo thẳng về khả năng làm việc ?
Trong nhiều hồ sơ thiết kế và đơn đặt hàng, bulong móng thường được ghi tương đối ngắn gọn: “bulong neo M20”, “bulong móng M24”, “bulong chữ L”, “bulong chữ J”… Tuy nhiên, chỉ khác nhau ở phần đầu chôn cũng có thể dẫn đến khác biệt đáng kể về:
- Cách lực kéo được truyền vào bê tông
- Khả năng chống nhổ khi chân cột chịu uplift
- Mức độ phù hợp khi liên kết có mô men lật
- Chiều sâu neo cần thiết
- Khả năng gia công, lắp đặt và căn chỉnh
- Độ an toàn khi dùng cho công trình chịu tải trọng lớn
Một bulong có cùng đường kính M20, cùng cấp bền vật liệu nhưng dạng neo đầu chôn khác nhau sẽ không tạo ra cùng một hiệu quả làm việc trong bê tông. Chính vì vậy, So sánh bulong móng chữ L chữ J và neo thẳng là bước cần thiết trước khi đưa ra lựa chọn kỹ thuật hoặc báo giá.
Đặc biệt, với các vị trí có lực nhổ, mô men hoặc dao động tải trọng, việc chọn sai dạng bulong không chỉ làm giảm tuổi thọ liên kết mà còn có thể tạo ra rủi ro ở bản mã, chân cột và vùng bê tông móng. AISC nêu rõ rằng hooked anchor rods không được khuyến nghị khi liên kết cần chống uplift hoặc moment resistance tại chân cột, vì khả năng chống kéo của chúng phụ thuộc chủ yếu vào thành phần bearing ở vùng móc, trong khi độ cứng liên kết có thể suy giảm do nghiền cục bộ bê tông trong lòng móc.
Tổng quan bulong xây dựng là gì?

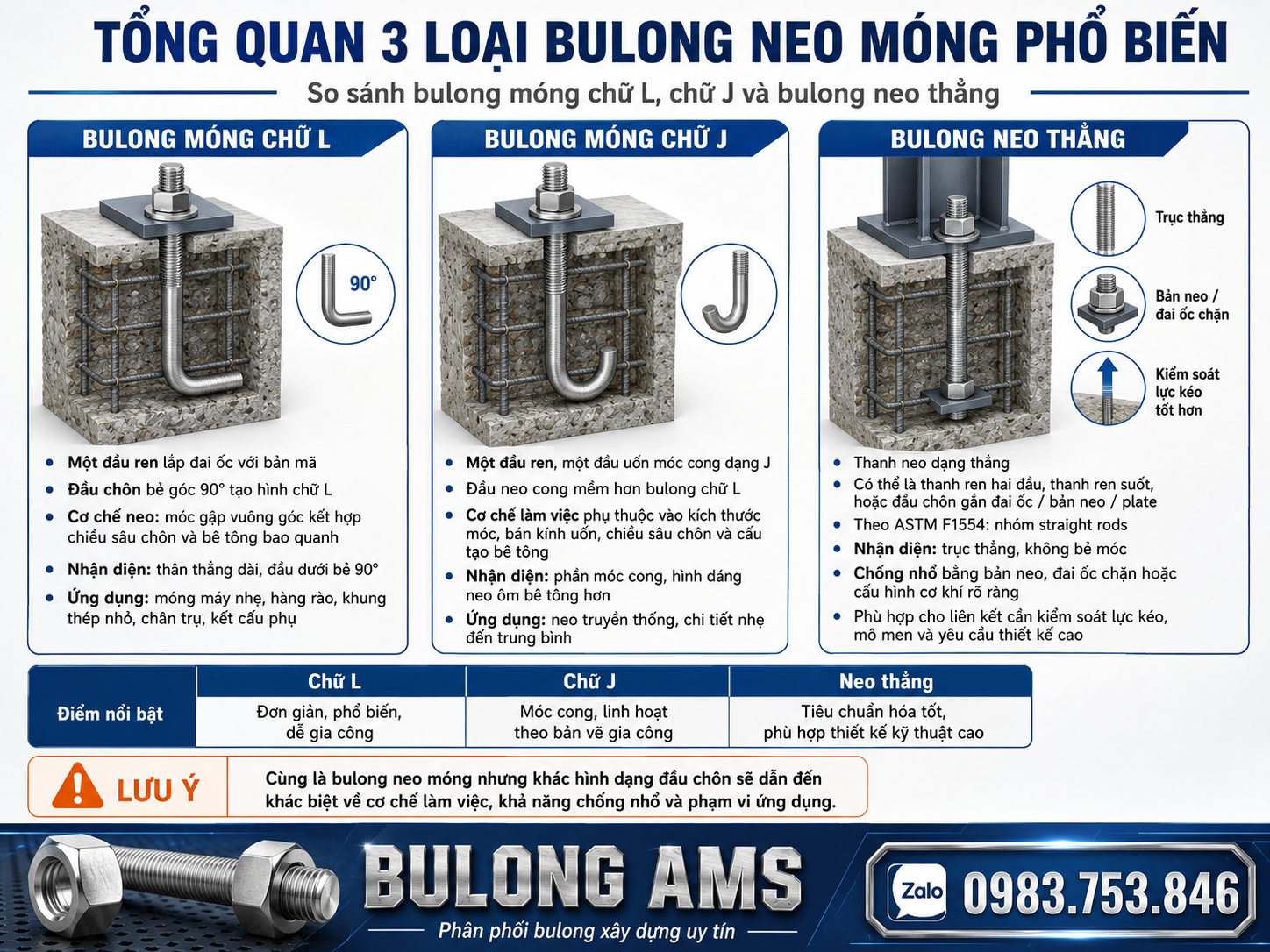

2. Tổng quan ba loại bulong neo móng phổ biến (so sánh bulong móng chữ L chữ J và neo thẳng)
2.1. Bulong móng chữ L là gì?
Bulong móng chữ L là loại bulong có một đầu ren để lắp đai ốc với bản mã, còn đầu chôn trong bê tông được bẻ góc 90° tạo thành hình chữ L. Dạng này còn được gọi là 90-degree bent anchor bolt.
Theo mô tả kỹ thuật của Portland Bolt, dạng bulong bẻ góc 90° tạo “móc” để cung cấp khả năng chống kéo tuột khỏi bê tông. Cơ chế neo đến từ phần chân gập vuông góc, kết hợp với chiều sâu chôn và sự bao bọc của bê tông xung quanh. ểm nhận diện của bulong chữ L:**
- Phần thân thẳng tương đối dài
- Đầu dưới bẻ 90°
- Kết cấu đơn giản, phổ biến trong gia công
- Thường dùng cho móng máy nhẹ, hàng rào, khung thép nhỏ, chân trụ, kết cấu phụ
2.2. Bulong móng chữ J là gì?
Bulong móng chữ J là loại bulong có phần đầu chôn uốn cong dạng móc tròn hoặc bán tròn, tạo hình giống chữ J. So với chữ L, đầu neo của chữ J thường có hình cong mềm hơn và chiều dài móc có thể lớn hơn tùy bản vẽ gia công.
Portland Bolt hiện liệt kê J-bolts là một dòng bulong bẻ cong được sản xuất theo yêu cầu, sử dụng trong nhiều ứng dụng neo và giữ chi tiết vào kết cấu. ểm nhận diện của bulong chữ J:**
- Một đầu có ren, một đầu uốn móc cong
- Hình dáng neo “ôm” bê tông nhiều hơn về mặt trực quan
- Thường xuất hiện ở các ứng dụng truyền thống, các chi tiết neo nhẹ đến trung bình
- Khả năng làm việc thực tế phụ thuộc mạnh vào kích thước móc, bán kính uốn, chiều sâu chôn và cấu tạo bê tông xung quanh
2.3. Bulong neo thẳng là gì?
Bulong neo thẳng là thanh neo dạng thẳng, có thể là:
- Thanh ren hai đầu
- Thanh ren suốt
- Thanh neo một đầu ren lắp bản mã, đầu chôn gắn đai ốc, bản neo, plate hoặc chi tiết chặn khác
Theo cấu hình phổ biến của ASTM F1554, anchor bolts có thể tồn tại dưới ba dạng lớn: headed bolts, straight rods và bent anchor bolts. Với dạng straight rods, phần chôn thường có nut và/hoặc anchor plate để chống nhổ. ểm nhận diện của bulong neo thẳng:**
- Trục thẳng, không bẻ móc
- Chống nhổ bằng bản neo, đai ốc chặn, đầu rèn hoặc cấu hình cơ khí rõ ràng
- Dễ tiêu chuẩn hóa trong các bản vẽ kỹ thuật
- Phù hợp hơn cho các liên kết cần kiểm soát lực kéo, mô men và yêu cầu thiết kế cao
3. So sánh nguyên lý truyền lực của bulong móng chữ L chữ J và bulong neo thẳng
Để So sánh bulong móng chữ L chữ J và neo thẳng, trước hết cần nhìn vào bản chất: lực từ bản mã không tự biến mất trong bulong, mà phải được truyền xuống bê tông móng thông qua cơ chế neo.
3.1. Cơ chế làm việc của bulong chữ L
Khi bản mã hoặc chân cột tạo lực kéo lên bulong chữ L, lực đi theo thân bulong xuống đến phần chân gập 90°. Tại đây, phần móc chữ L tì vào khối bê tông xung quanh, hình thành vùng bearing cục bộ để chống tuột.
Nói đơn giản:
Bulong chữ L chống nhổ bằng hiệu ứng móc tì vào bê tông.
Cơ chế này phù hợp với các liên kết đơn giản, tải trọng không quá lớn và điều kiện làm việc thiên về định vị, giữ ổn định hơn là chống kéo lớn. Cần lưu ý rằng nếu liên kết chịu uplift đáng kể, việc đánh giá không thể chỉ dựa trên “móc L có vẻ chắc”, mà phải xét đến bê tông vùng neo, chiều sâu chôn, khoảng cách mép và phương án thiết kế tổng thể. AISC không khuyến nghị hooked anchor rods khi có yêu cầu chống uplift hoặc mô men đáng kể ở chân cột. Cơ chế làm việc của bulong chữ J
Bulong chữ J cũng là một dạng hooked anchor. Khi bị kéo, đầu móc cong tạo sự cản trở chuyển vị theo phương thẳng đứng, nhờ đó hỗ trợ chống tuột khỏi bê tông.
Về trực giác, nhiều người cho rằng móc chữ J “ôm bê tông” tốt hơn chữ L nên chắc chắn chịu lực cao hơn. Tuy nhiên, cách hiểu này chỉ đúng khi đi kèm cùng các điều kiện hình học và vật liệu phù hợp. Trong thiết kế neo bê tông, hiệu quả chống nhổ không chỉ do hình dạng móc, mà còn do:
- Chiều sâu neo
- Chiều dài phần móc
- Bán kính uốn
- Đường kính bulong
- Cường độ bê tông
- Khoảng cách đến mép móng
- Tình trạng cốt thép xung quanh
- Tải trọng kéo, cắt hoặc tổ hợp kéo – cắt
Vì vậy, khi So sánh bulong móng chữ L chữ J và neo thẳng, không nên mặc định J luôn tốt hơn L chỉ vì hình dáng cong hơn. Cả L và J đều thuộc nhóm neo móc, và với liên kết chân cột có uplift/moment, AISC vẫn không xem nhóm hooked anchors là lựa chọn ưu tiên. Cơ chế làm việc của bulong neo thẳng
Bulong neo thẳng khác căn bản so với L và J ở chỗ: nó không dựa chủ yếu vào phần thân bị bẻ móc, mà truyền lực thông qua đai ốc chôn, bản neo, plate hoặc đầu neo cơ khí.
Theo tài liệu cấu hình F1554, anchor rods dạng thẳng thường có nut and/or anchor plate embedded in concrete để tạo pull-out resistance. Nhờ đó, cơ chế chịu kéo được hình thành rõ ràng hơn: lực kéo từ bulong truyền xuống bộ phận chặn ở đáy, sau đó phân phối sang khối bê tông. giản:
Bulong neo thẳng chống nhổ bằng chi tiết neo cơ khí ở đầu chôn.
Đây là lý do trong nhiều ứng dụng kết cấu yêu cầu cao, nhà thiết kế ưu tiên cấu hình thanh neo thẳng có bản neo hoặc đầu neo được kiểm soát, thay vì chỉ dùng móc L hoặc J.

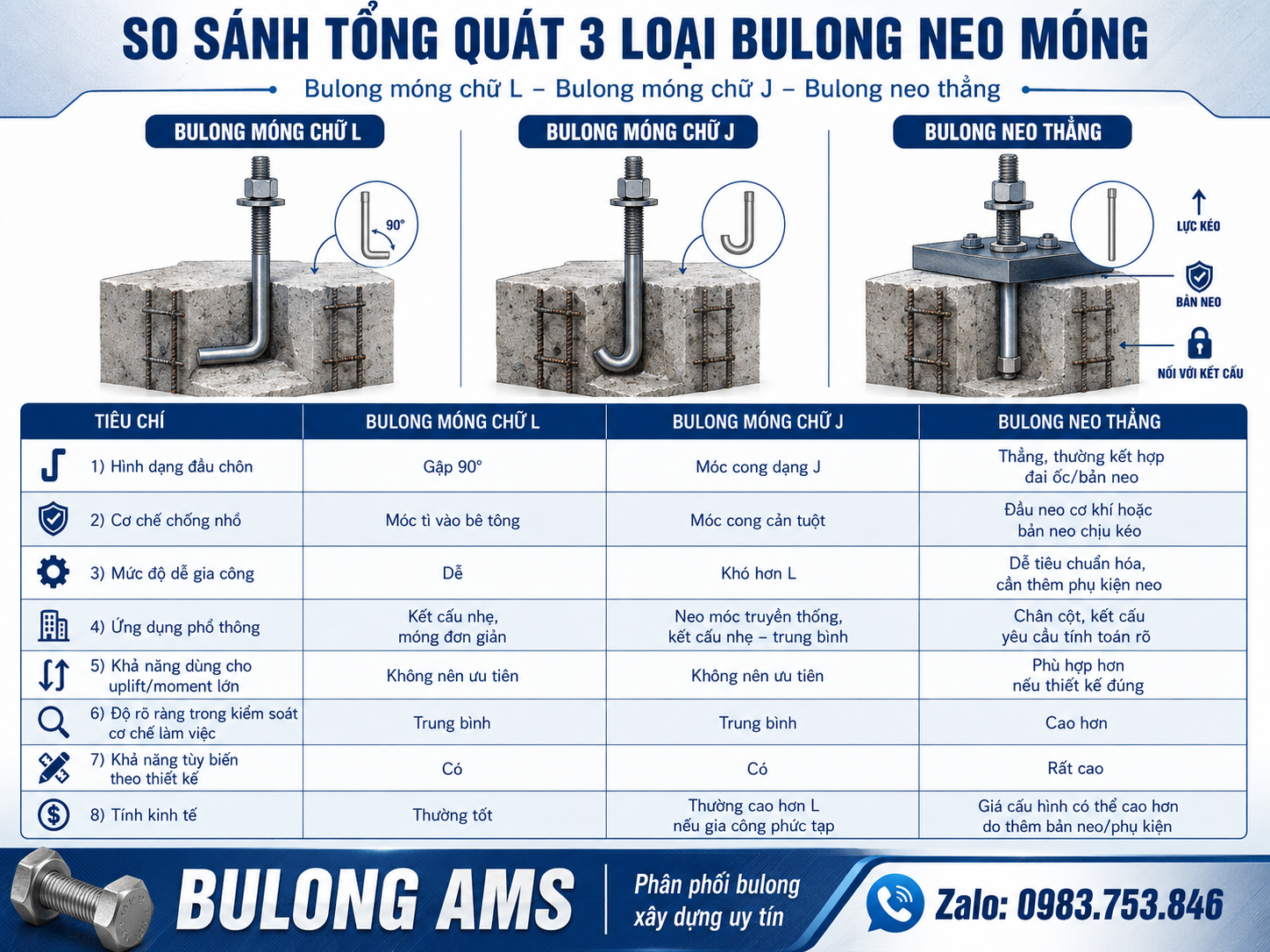

4. Bảng so sánh tổng quát ba loại bulong (so sánh bulong móng chữ L chữ J và neo thẳng)
Bảng trên mang tính định hướng kỹ thuật. Khả năng chịu tải cuối cùng vẫn phải được xác định theo bản vẽ, điều kiện móng, vật liệu và yêu cầu thiết kế thực tế. ASTM F1554 cho phép nhiều cấu hình anchor bolts khác nhau, gồm bent anchors, headed bolts và straight rods; việc chọn cấu hình phải bám theo mục tiêu sử dụng chứ không chỉ theo thói quen thi công
5. So sánh khả năng chịu kéo và chống nhổ (so sánh bulong móng chữ L chữ J và neo thẳng)
5.1. Bulong chữ L khi chịu kéo
Trong lực kéo thẳng đứng, bulong chữ L truyền lực xuống vùng gập 90°. Bê tông ở khu vực bên trong móc chịu nén cục bộ. Nếu bê tông đủ chiều dày, chiều sâu chôn hợp lý và tải kéo không lớn, cấu hình này có thể làm việc ổn định trong nhiều ứng dụng phổ thông.
Tuy nhiên, với những liên kết có lực nhổ đáng kể, nhất là chân cột thép chịu mô men lật, AISC lưu ý rằng hooked anchor rods không được khuyến nghị. Lý do là sức kháng nhổ của hooked rods được xét chủ yếu qua thành phần bearing, bỏ qua đóng góp ma sát; đồng thời, nghiền cục bộ ở vùng bên trong móc có thể làm giảm độ cứng liên kết. Bulong chữ J khi chịu kéo
Bulong chữ J có hình móc cong, trong một số cấu hình thực tế có thể cho cảm giác “giữ bê tông” tốt hơn. Dù vậy, về nguyên lý thiết kế, chữ J vẫn là hooked anchor, tức cùng nhóm với chữ L.
Khi chịu kéo:
- Phần móc cong tạo cản trở chuyển vị
- Bê tông quanh đầu móc chịu nén, ép và phân bố ứng suất cục bộ
- Nếu tải tăng cao, vùng bê tông quanh móc có thể trở thành khu vực nhạy cảm
Do đó, điểm mấu chốt không phải là “J có cong hơn L không”, mà là liên kết đó có đang yêu cầu sức kháng kéo lớn hay không. Nếu câu trả lời là có, phương án bulong neo thẳng có bản neo thường được xem là đáng cân nhắc hơn.
5.3. Bulong neo thẳng khi chịu kéo
Ở bulong neo thẳng, lực kéo được truyền về đai ốc chôn, bản neo hoặc đầu neo. Cách truyền lực này giúp người thiết kế dễ hình dung và kiểm soát cơ chế chống nhổ hơn.
Theo cấu hình chuẩn nêu bởi Portland Bolt/F1554, straight anchor rods thường dùng nut hoặc anchor plate ở đáy để tạo pull-out resistance. Cấu hình này cho phép tăng diện tích tỳ và cải thiện khả năng truyền lực vào bê tông khi thiết kế phù hợp. xét riêng về khả năng chống nhổ và mức độ phù hợp với liên kết chịu kéo, có thể rút ra định hướng:
- L và J: phù hợp hơn với liên kết phổ thông, tải kéo thấp hoặc ứng dụng không đặt nặng uplift
- Neo thẳng có bản neo/đai ốc chôn: phù hợp hơn với liên kết cần đánh giá kỹ lực nhổ, mô men và độ tin cậy thiết kế
6. So sánh khả năng làm việc khi chịu cắt (so sánh bulong móng chữ L chữ J và neo thẳng)
Một sai lầm khá phổ biến là đánh giá trực tiếp rằng loại bulong nào “chịu cắt tốt hơn” chỉ dựa trên chữ L, chữ J hay neo thẳng.
Trên thực tế, với chân cột và bản mã, lực cắt không phải lúc nào cũng được truyền chủ yếu qua bulong. AISC lưu ý rằng anchor rods thường không được thiết kế là thành phần chịu cắt chính; trong nhiều tình huống, lực cắt được chống bằng ma sát giữa bản đế – vữa – móng, hoặc khi lực ngang lớn hơn thì giải pháp khuyến nghị là shear lug dưới bản đế để truyền lực ngang vào móng. Bulong chữ L và chữ J trong bài toán chịu cắt
Nếu liên kết bị đẩy ngang, thân bulong có thể chịu cắt, uốn cục bộ hoặc tham gia cùng các cơ chế khác. Tuy nhiên, đầu móc L/J không biến bulong trở thành “neo chịu cắt vượt trội”. Khả năng làm việc còn chịu ảnh hưởng bởi:
- Khe hở lỗ bản mã
- Chất lượng chèn vữa
- Ma sát tại bề mặt tiếp xúc
- Khoảng cách mép bê tông
- Cấu tạo shear lug nếu có
Bulong neo thẳng trong bài toán chịu cắt
Bulong neo thẳng cũng không mặc nhiên là “chịu cắt tốt nhất”. Tuy vậy, vì cấu hình thường xuất hiện trong các liên kết kết cấu được tính toán bài bản hơn, bulong neo thẳng có nhiều lợi thế về:
- Dễ kết hợp với bản mã, bản neo và chi tiết phụ trợ
- Dễ tiêu chuẩn hóa khoảng cách và chiều sâu lắp đặt
- Phù hợp với các liên kết có hồ sơ thiết kế chi tiết
Tóm lại, khi So sánh bulong móng chữ L chữ J và neo thẳng dưới lực cắt, cần hiểu rằng hình dạng đầu neo không phải yếu tố quyết định duy nhất. Bài toán cắt cần xét toàn bộ liên kết.
7. So sánh trong liên kết có mô men lật (so sánh bulong móng chữ L chữ J và neo thẳng)
7.1. Mô men lật tạo ra điều gì ở chân cột?
Khi cột thép, trụ bảng hiệu, chân khung máy hoặc kết cấu cao chịu tải ngang, tại chân đế sẽ xuất hiện mô men lật. Mô men này thường gây ra:
- Một phía bản mã bị nén xuống móng
- Phía đối diện có xu hướng bị nhấc lên
- Bulong ở phía nhấc phải chịu kéo
Đây chính là tình huống mà khả năng chống nhổ của bulong trở nên quan trọng.
7.2. Bulong L/J không nên là lựa chọn mặc định cho mô men lớn
AISC trả lời trực tiếp rằng hooked anchor rods không được khuyến nghị khi cần chống uplift hoặc moment resistance tại column base plate. Điều này đặc biệt đáng lưu ý với:
- Nhà thép có cột biên chịu gió
- Trụ biển quảng cáo ngoài trời
- Cột mái che
- Khung thiết bị có rung hoặc tải động
- Kết cấu đặt trên móng có yêu cầu kiểm soát lực nhổ
Vì cả bulong chữ L và chữ J đều thuộc nhóm hooked anchors, nên không nên mặc định dùng L/J cho các chân cột có mô men lớn nếu không được kiểm toán thiết kế phù hợp. Bulong neo thẳng phù hợp hơn trong liên kết cần chống mô men
Khi sử dụng bulong neo thẳng có bản neo, đai ốc chôn hoặc đầu neo cơ khí, cơ chế truyền lực kéo được định hình rõ hơn. Nhờ đó, kỹ sư có thể kiểm soát tốt hơn:
- Lực kéo từng bulong trong nhóm
- Chiều sâu neo cần thiết
- Kích thước bản neo
- Bố trí nhóm bulong quanh bản mã
- Tương tác kéo – cắt trong liên kết
Đây là lý do trong nhiều công trình công nghiệp, nhà xưởng, chân cột chịu mô men hoặc thiết bị nặng, bulong neo thẳng thường được ưu tiên.
Các loại bulong xây dựng được sử dụng phổ biến hiện nay

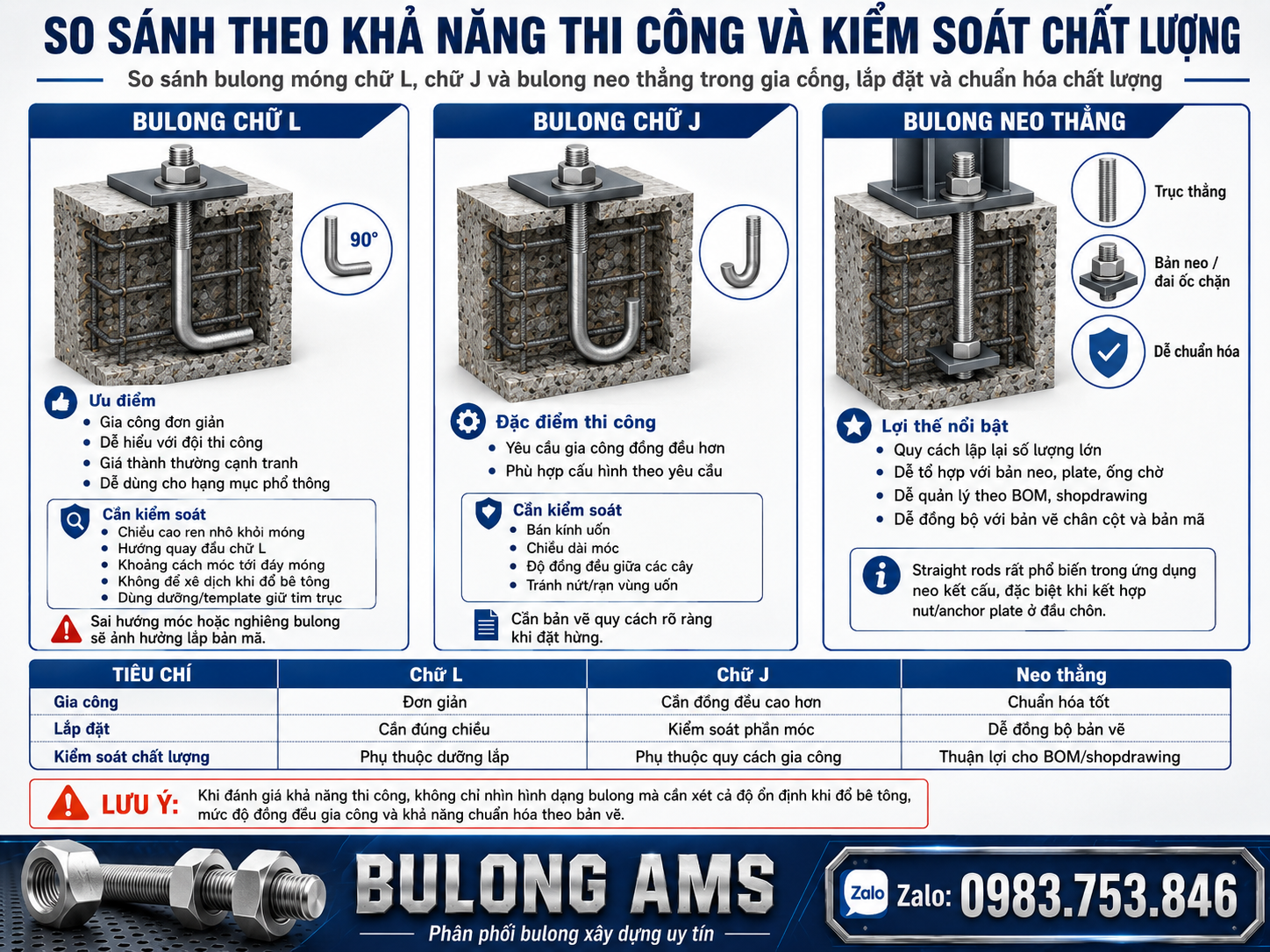

8. So sánh theo khả năng thi công và kiểm soát chất lượng (so sánh bulong móng chữ L chữ J và neo thẳng)
8.1. Bulong chữ L: dễ đặt, dễ gia công nhưng cần đúng chiều
Bulong chữ L có ưu điểm là:
- Gia công đơn giản
- Dễ hiểu với đội thi công
- Giá thành thường cạnh tranh
- Dễ sử dụng cho các hạng mục phổ thông
Tuy nhiên, trong lắp đặt thực tế, cần kiểm soát:
- Chiều cao phần ren nhô khỏi móng
- Hướng quay của đầu chữ L
- Khoảng cách từ đầu móc đến đáy móng
- Không để bulong xê dịch khi đổ bê tông
- Dùng dưỡng/template để giữ tim trục
Nếu đặt sai hướng móc hoặc bị nghiêng trong quá trình đổ bê tông, chất lượng lắp bản mã về sau sẽ bị ảnh hưởng.
8.2. Bulong chữ J: yêu cầu gia công đồng đều hơn
Vì đầu móc có độ cong, bulong J thường yêu cầu kiểm soát gia công chặt hơn so với L:
- Bán kính uốn
- Chiều dài móc
- Độ đồng đều giữa các cây
- Tránh nứt, rạn tại vùng uốn khi gia công không đúng
Portland Bolt liệt kê J-bolts là dòng sản phẩm gia công theo yêu cầu, điều này phản ánh tính tùy biến nhưng cũng đồng nghĩa cần bản vẽ quy cách rõ ràng khi đặt hàng. Bulong neo thẳng: dễ chuẩn hóa theo bản vẽ dự án
Bulong neo thẳng có lợi thế trong những dự án cần:
- Quy cách lặp lại với số lượng lớn
- Dễ tổ hợp với bản neo, plate, ống chờ
- Dễ quản lý theo BOM, shopdrawing
- Dễ đồng bộ với bản vẽ chân cột và bản mã
ASTM F1554 và các cấu hình anchor rods thương mại cho thấy straight rods là nhóm cấu hình rất phổ biến trong các ứng dụng neo kết cấu, đặc biệt khi kết hợp với nut/anchor plate ở đầu chôn.
Cách chọn bulong xây dựng theo từng hạng mục công trình
9. Nên chọn bulong chữ L, chữ J hay bulong neo thẳng? so sánh bulong móng chữ L chữ J và neo thẳng
9.1. Nên chọn bulong móng chữ L khi nào?
Bulong chữ L phù hợp trong các trường hợp:
- Hạng mục tải trọng nhẹ đến trung bình
- Khung thép phụ, chân giá đỡ, lan can, thiết bị nhẹ
- Liên kết không đặt nặng chống nhổ lớn
- Móng bê tông đủ chiều sâu
- Dự án cần chi phí hợp lý, gia công nhanh
Không nên ưu tiên chữ L khi:
- Chân cột chịu mô men lớn
- Có tải uplift đáng kể
- Kết cấu ngoài trời chịu gió mạnh
- Thiết bị rung hoặc chịu tải động
- Hồ sơ thiết kế yêu cầu kiểm soát neo chặt chẽ
9.2. Nên chọn bulong móng chữ J khi nào?
Bulong chữ J có thể cân nhắc khi:
- Thiết kế đã chỉ định rõ dạng móc J
- Công trình truyền thống sử dụng quy cách này
- Hạng mục neo cần đầu móc cong theo cấu tạo riêng
- Tải trọng không quá lớn và đã được kiểm tra theo thiết kế
Tuy nhiên, không nên chỉ vì “móc J nhìn chắc hơn” mà mặc định chọn J thay cho L. Trong bài toán kỹ thuật, hiệu quả làm việc phải dựa trên cả cấu tạo và tính toán.
9.3. Nên chọn bulong neo thẳng khi nào?
Bulong neo thẳng có bản neo/đai ốc chôn phù hợp hơn khi:
- Chân cột chịu kéo, chịu mô men hoặc cần chống lật
- Nhà xưởng, kết cấu thép công nghiệp
- Bệ máy, thiết bị tải lớn
- Trụ đèn, trụ biển, khung ngoài trời
- Dự án cần cấu hình neo rõ ràng, dễ kiểm soát bản vẽ
- Hồ sơ thiết kế yêu cầu anchor rods hoặc hệ neo có khả năng tính toán chi tiết
Với các tình huống này, bulong neo thẳng thường mang lại cơ sở kỹ thuật rõ hơn so với L/J. AISC cũng định hướng tránh hooked anchors khi liên kết có uplift hoặc moment resistance đáng kể.
10. 7 sai lầm thường gặp khi so sánh bulong móng chữ L chữ J và neo thẳng
♦ Sai lầm 1: Nghĩ rằng chữ J luôn chịu lực tốt hơn chữ L
Hình dạng J tạo cảm giác “móc sâu” hơn, nhưng điều đó không đủ để kết luận nó luôn mạnh hơn. Khả năng làm việc phụ thuộc toàn bộ cấu hình neo và điều kiện bê tông.
♦ Sai lầm 2: Chỉ so sánh đường kính bulong
M20 chữ L không đồng nghĩa làm việc giống M20 neo thẳng. Đường kính chỉ phản ánh một phần khả năng chịu lực của thép, chưa nói hết cơ chế truyền lực vào bê tông.
♦ Sai lầm 3: Bỏ qua lực nhổ do mô men
Nhiều chân cột tưởng như chỉ chịu nén, nhưng khi có gió hoặc tải ngang, một phía bulong có thể bị kéo lên. Đây là điều rất dễ bị đánh giá thiếu.
♦ Sai lầm 4: Dùng bulong móc L/J cho chân cột chịu mô men lớn theo thói quen
AISC đã nêu rõ không khuyến nghị hooked anchors cho uplift/moment tại column base plates. Vì vậy, thói quen “trước giờ dùng L vẫn được” không phải là căn cứ đủ an toàn. .
♦ Sai lầm 5: Xem bulong là thành phần chịu toàn bộ lực cắt
Trong nhiều liên kết, lực cắt được truyền qua ma sát hoặc shear lug; bulong không phải lúc nào cũng là cơ chế chính để chống trượt ngang.
♦ Sai lầm 6: Không thống nhất quy cách gia công
Với J-bolt và L-bolt, nếu bản vẽ không chỉ rõ:
- Tổng chiều dài
- Chiều dài ren
- Chiều dài móc
- Góc uốn/bán kính uốn
- Cấp bền
- Lớp mạ
thì lô hàng thực tế rất dễ bị sai khác.
♦ Sai lầm 7: Không kết hợp lựa chọn bulong với mục tiêu của liên kết
Bulong neo móng phải được chọn theo mục tiêu làm việc của liên kết, ví dụ:
- Chỉ định vị kết cấu
- Chống trượt
- Chống nhổ
- Chống lật
- Chịu rung
- Dùng ngoài trời cần chống ăn mòn
Nếu không phân nhóm mục tiêu này, việc chọn L, J hay neo thẳng sẽ dễ mang tính cảm tính.
11. Tiêu chí lựa chọn đúng bulong móng cho từng công trình (so sánh bulong móng chữ L chữ J và neo thẳng)
Khi cần So sánh bulong móng chữ L chữ J và neo thẳng nên đi theo 8 câu hỏi kỹ thuật sau:
→ Liên kết có chịu lực kéo hay không?
Nếu có uplift hoặc khả năng xuất hiện kéo do mô men, cần cân nhắc nghiêm túc phương án neo thẳng có bản neo thay vì mặc định L/J.
→ Liên kết có chịu mô men lật hay không?
Nếu chân cột hoặc trụ có mô men, cần kiểm tra lực kéo sinh ra trên từng hàng bulong.
→ Kết cấu có chịu rung hoặc tải động không?
Máy móc công nghiệp, thiết bị quay, cột ngoài trời chịu gió biến đổi cần cách tiếp cận thận trọng hơn với bulong neo.
→ Bê tông móng có đủ chiều sâu không?
Móc L/J và bản neo thẳng đều cần không gian chôn phù hợp. Móng nông sẽ làm giảm khả năng bố trí neo hiệu quả.
→ Khoảng cách tới mép móng có đảm bảo không?
Bulong đặt quá gần mép có thể làm vùng bê tông dễ tổn thương hơn khi chịu lực.
→ Bản mã có bố trí đủ không gian thao tác không?
Phần ren nhô, đai ốc, long đen và khả năng siết phải đồng bộ với bản mã.
→ Có cần mạ kẽm nhúng nóng hoặc xử lý chống ăn mòn không?
Ngoài trời, môi trường ẩm, khu vực công nghiệp ăn mòn… cần đồng bộ lớp bảo vệ bề mặt.
→ Có bản vẽ thiết kế và yêu cầu dự án rõ ràng không?
Đây là tiêu chí quan trọng nhất. Bulong không nên được chọn độc lập khỏi bản vẽ chân cột, móng và yêu cầu vận hành của công trình.

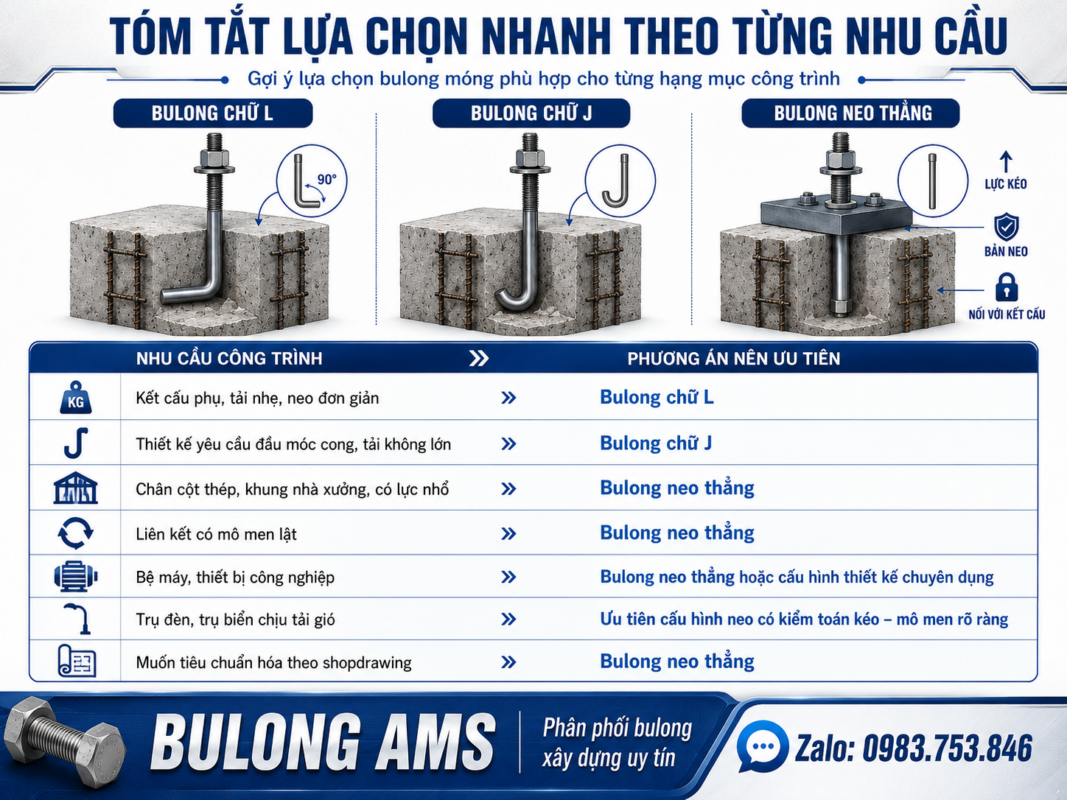

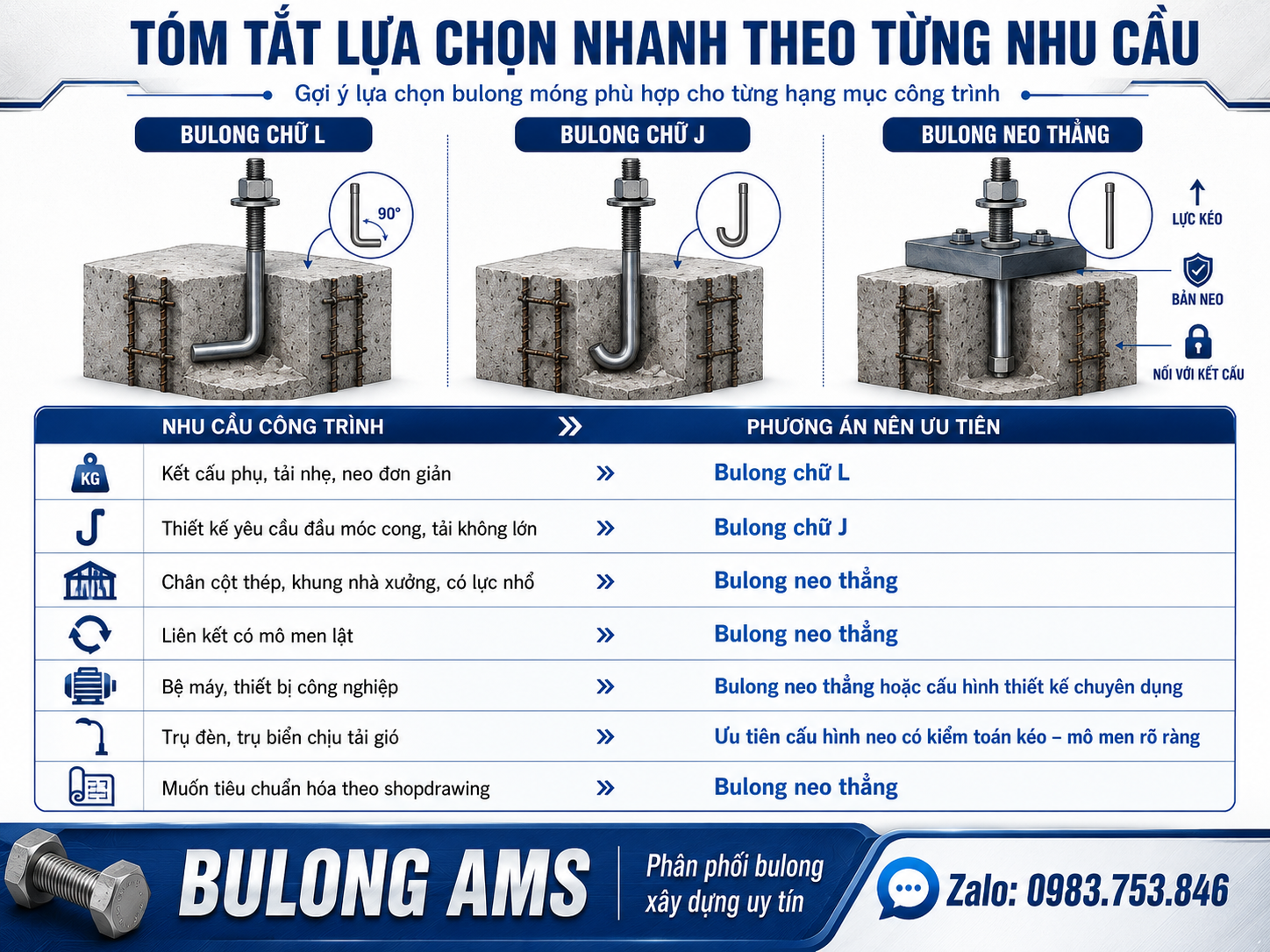

12. Tóm tắt lựa chọn nhanh theo từng nhu cầu (so sánh bulong móng chữ L chữ J và neo thẳng)
Nguyên lý truyền lực của bulong móng trong liên kết chân cột và chân máy
13. Câu hỏi thường gặp về So sánh bulong móng chứ L chữ J và bulong neo thẳng
→ Bulong móng chữ L và chữ J khác nhau lớn nhất ở đâu?
Khác biệt lớn nhất nằm ở hình dạng đầu neo chôn trong bê tông. Chữ L gập 90°, chữ J cong dạng móc. Tuy nhiên, trong thiết kế kết cấu, cả hai đều thuộc nhóm hooked anchors.
→ Bulong chữ J có chịu lực tốt hơn chữ L không?
Không thể kết luận chung. Hiệu quả phụ thuộc vào toàn bộ kích thước, chiều sâu chôn, bê tông móng và loại tải trọng. Không nên chỉ nhìn hình dáng để xác định loại nào “khỏe hơn”.
→ Bulong neo thẳng có ưu điểm gì?
Ưu điểm quan trọng là cơ chế chống nhổ rõ hơn nhờ bản neo, đầu neo hoặc đai ốc ở phần chôn. Điều này giúp phù hợp hơn với các liên kết cần kiểm soát lực kéo và mô men.
→ Khi nào không nên dùng bulong L/J?
Không nên mặc định dùng L/J cho các liên kết chân cột có uplift hoặc moment resistance lớn. AISC không khuyến nghị hooked anchor rods trong tình huống này.
→ Bulong neo móng có tiêu chuẩn vật liệu nào phổ biến?
ASTM F1554 là một trong những tiêu chuẩn phổ biến cho anchor bolts, gồm các cấp 36, 55 và 105, và có thể áp dụng cho nhiều cấu hình như headed bolts, straight rods và bent anchor bolts.
→ Chọn bulong móng nên dựa vào giá hay dựa vào tải?
Giá là yếu tố thương mại, nhưng lựa chọn kỹ thuật phải dựa trước hết vào mục tiêu làm việc của liên kết: chịu kéo, chống lật, định vị hay neo thiết bị. Chọn sai cấu hình để tiết kiệm ngắn hạn có thể gây chi phí sửa chữa lớn về sau.
14. Kết luận: Loại nào “tốt nhất”? (so sánh bulong móng chữ L chữ J và neo thẳng)
Khi So sánh bulong móng chữ L chữ J và neo thẳng không có một đáp án duy nhất cho mọi công trình. Tuy nhiên, có thể rút ra định hướng rất rõ:
- Bulong chữ L: kinh tế, phổ biến, phù hợp với các hạng mục neo thông dụng và tải trọng không quá phức tạp.
- Bulong chữ J: cũng thuộc nhóm neo móc, phù hợp khi bản vẽ yêu cầu hoặc ứng dụng thực tế cần dạng móc cong; không nên mặc định là phương án chịu kéo vượt trội hơn L.
- Bulong neo thẳng: phù hợp hơn cho các liên kết cần kiểm soát lực kéo, chống nhổ, chịu mô men hoặc cần cấu hình kỹ thuật rõ ràng.
Nếu liên kết chỉ cần neo cơ bản, L hoặc J có thể đáp ứng tốt khi được thiết kế và thi công đúng. Nhưng nếu công trình có mô men lật, tải nhổ, chân cột công nghiệp hoặc yêu cầu an toàn cao, bulong neo thẳng có bản neo/đai ốc chôn thường là hướng lựa chọn đáng tin cậy hơn về mặt kỹ thuật. 15. Bulong AMS – Đơn vị phân phối bulong xây dựng và vật tư neo bê tông uy tín
Bulong AMS hiện cung cấp nhiều nhóm vật tư phục vụ công trình như bulong liên kết, bulong hóa chất, bulong nở, thanh ren, phụ kiện neo bê tông và các giải pháp liên kết cho nhà xưởng, MEP, PCCC, kết cấu thép. Đơn vị cũng định vị theo hướng hỗ trợ tư vấn chọn quy cách phù hợp với từng hạng mục thay vì chỉ bán sản phẩm rời. dự án cần lựa chọn giữa bulong móng chữ L, chữ J và bulong neo thẳng, nhà thầu nên chuẩn bị trước:
- Bản vẽ chân cột hoặc bản mã
- Đường kính bulong dự kiến
- Chiều sâu móng
- Số lượng bulong mỗi chân đế
- Điều kiện tải trọng sơ bộ
- Yêu cầu mạ kẽm hoặc chống ăn mòn
Từ đó, AMS có thể hỗ trợ tư vấn hướng lựa chọn vật tư phù hợp hơn cho tiến độ, ngân sách và mục tiêu kỹ thuật của công trình.
15. Liên Hệ Ngay Với AMS Để Được Tư Vấn So sánh bulong móng chữ L chữ J và neo thẳng
Công ty chúng tôi chuyên cung cấp các loại bulong liên kết, bulong hoá chất, bu lông nở 3 cánh, thanh ren, ốc vít, đất sét chống cháy, mũi khoan bê tông, súng bơm keo, hoá chất cấy thép chính hãng,… đầy đủ chứng chỉ CO-CQ, phù hợp với các tiêu chuẩn kỹ thuật trong xây dựng và công nghiệp. Với đội ngũ kỹ thuật dày dặn kinh nghiệm, chúng tôi cam kết mang đến giải pháp cấy thép hiệu quả – bền vững – an toàn cho mọi công trình.
Ngoài ra chúng tôi nhận Thi công khoan cấy bu lông chuyên nghiệp cho công trình dân dụng và công nghiệp:
Kỹ thuật viên giàu kinh nghiệm, đào tạo bài bản
Vật tư đạt chuẩn – keo có CO/CQ rõ ràng
Báo giá nhanh – khảo sát miễn phí
Hỗ trợ 24/7 cho dự án gấp, tiến độ khắt khe
Thông tin liên hệ:
- Công Ty Cổ Phần Sản Xuất Xây Dựng và Thương Mại AMS
- Địa chỉ: Số 89 Đê Ngọc Giang, Thôn Ngọc Giang, Xã Vĩnh Ngọc, Đông Anh, Hà Nội
- Hotline/Zalo: 0983.753.846
- Website: bulong.vn
- AMS – Đồng hành cùng công trình bền vững của bạn!
Tag: bulong móng chữ L, bulong móng chữ J, bulong neo thẳng, bulong neo móng, so sánh bulong móng, bulong chờ móng, bulong nền móng, bulong neo bê tông, bulong xây dựng AMS, bulong công trình, So sánh bulong móng chữ L chữ J và neo thẳng
