Bulong neo móng chữ L là gì? Cấu tạo, nguyên lý làm việc, ứng dụng và cách chọn đúng

Trong các công trình nhà xưởng, trạm kết cấu, khung thép, chân cột, bệ máy, hàng rào công nghiệp hay các chi tiết neo cố định vào móng bê tông, bulong neo móng chữ L là một trong những dạng bulong được sử dụng rất phổ biến. Sản phẩm này có cấu tạo dễ nhận diện: một đầu được tiện ren để lắp đai ốc, long đen với bản mã; đầu còn lại bẻ gập 90° tạo thành hình chữ L và được chôn trong bê tông.

Nhờ hình dạng đơn giản, dễ gia công và chi phí tương đối hợp lý, bulong neo móng chữ L thường xuất hiện trong nhiều hạng mục xây dựng dân dụng lẫn công nghiệp. Tuy nhiên, để sử dụng đúng, không nên chỉ nhìn vào hình dáng “chữ L” rồi chọn theo thói quen. Hiệu quả làm việc của bulong còn phụ thuộc vào đường kính, chiều dài, cấp bền, chiều sâu chôn, điều kiện chịu lực và độ chính xác khi đặt bulong trước lúc đổ bê tông.

Bài viết này đi sâu vào toàn bộ nội dung cần biết về bulong neo móng chữ L: khái niệm, cấu tạo, cơ chế chống nhổ, ưu điểm9, hạn chế, ứng dụng, cách chọn đúng quy cách, lưu ý thi công và các lỗi thường gặp.

1. Bulong neo móng chữ L là gì?

1.1. Khái niệm bulong neo móng chữ L

Bulong neo móng chữ L là loại thanh neo kim loại dùng để liên kết phần kết cấu phía trên với khối móng bê tông bên dưới. Một đầu bulong có ren để lắp đai ốc, long đen hoặc cố định với bản mã; đầu còn lại được bẻ vuông góc khoảng 90°, tạo hình dạng giống chữ L và được chôn trong bê tông.

Về bản chất kỹ thuật, bulong chữ L thuộc nhóm bent anchor bolts, tức các dạng bulong neo được bẻ cong ở phần đầu chôn.

1.2. Vì sao gọi là bulong neo móng chữ L?

Tên gọi này bắt nguồn trực tiếp từ hình dạng của phần đầu neo. Sau khi một đầu thanh thép được bẻ gập vuông góc, sản phẩm tạo thành dáng chữ L rất đặc trưng. Trong thực tế thị trường, sản phẩm có thể được gọi bằng nhiều cách như:

• Bulong móng chữ L
• Bulong neo chữ L
• Bu lông neo móng L
• Bulong móng bẻ L
• L-type anchor bolt

Dù cách gọi khác nhau, điểm nhận diện cốt lõi vẫn là một đầu ren – một đầu bẻ gập 90° để neo trong bê tông.

1.3. Vai trò của bulong neo móng chữ L trong công trình

Vai trò chính của bulong neo móng chữ L là tạo liên kết giữa móng bê tông và cấu kiện lắp phía trên, ví dụ:

• Bản mã chân cột thép
• Chân trụ, cột đèn, hàng rào
• Bệ máy nhẹ
• Giá đỡ thiết bị
• Khung thép nhỏ và kết cấu phụ

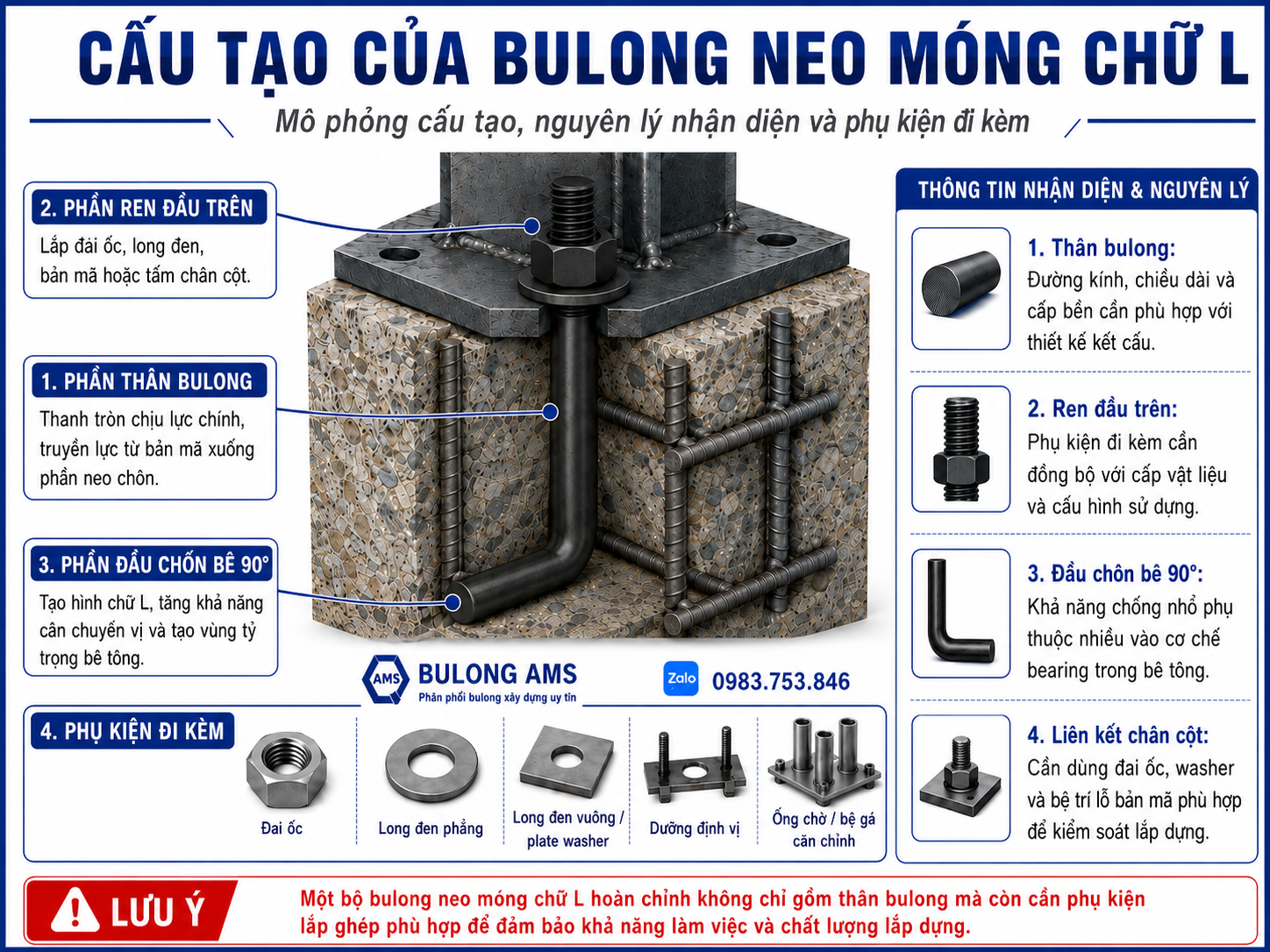

2. Cấu tạo của bulong neo móng chữ L

Một bộ bulong neo móng chữ L hoàn chỉnh thường không chỉ gồm riêng thân bulong, mà còn đi kèm các phụ kiện lắp ghép cần thiết. Việc hiểu đúng cấu tạo sẽ giúp chọn quy cách và kiểm soát chất lượng khi đặt hàng.

2.1. Phần thân bulong

Thân bulong là đoạn thanh tròn chịu lực chính, thường được gia công từ thép theo yêu cầu của từng dự án. Đường kính thân, chiều dài tổng thể và cấp bền vật liệu cần phù hợp với thiết kế kết cấu.

Thân bulong chịu nhiệm vụ truyền lực từ bản mã xuống phần neo chôn trong bê tông. Nếu bản mã có xu hướng nhấc lên, lực kéo sẽ truyền dọc thân bulong xuống vùng móc chữ L.

2.2. Phần ren đầu trên

Đầu phía trên của bulong neo móng chữ L được tiện ren để lắp:

• Đai ốc
• Long đen phẳng
• Long đen vênh nếu yêu cầu
• Bản mã hoặc tấm chân cột

Việc chọn phụ kiện đi kèm không nên làm tùy tiện mà cần đồng bộ với cấp vật liệu và cấu hình sử dụng.

2.3. Phần đầu chôn bẻ 90°

Đây là bộ phận tạo nên đặc trưng của bulong neo móng chữ L. Phần chân được bẻ gập gần như vuông góc với thân bulong, giúp tăng khả năng cản trở chuyển vị khi có lực kéo theo phương thẳng đứng.

Về mặt làm việc, đầu móc chữ L không “khóa” bê tông theo kiểu cơ khí tuyệt đối mà tạo vùng tỳ, vùng bearing trong bê tông xung quanh. Khả năng chống nhổ của dạng hooked anchor rods phụ thuộc nhiều vào cơ chế bearing này

2.4. Phụ kiện đi kèm

Tùy yêu cầu lắp đặt, bulong neo móng chữ L có thể được cung cấp cùng:

• Đai ốc một hoặc hai lớp
• Long đen phẳng
• Long đen vuông hoặc plate washer
• Dưỡng định vị bulong
• Ống chờ hoặc bộ gá căn chỉnh

Trong các liên kết chân cột, việc dùng đai ốc, washer và bố trí lỗ bản mã phù hợp là yếu tố quan trọng để kiểm soát khả năng lắp dựng.

Bulong xây dựng là gì

3. Nguyên lý làm việc của bulong neo móng chữ L

3.1. Cách bulong neo chữ L truyền lực vào bê tông

Khi cấu kiện phía trên chịu tải, lực truyền qua bản mã xuống đai ốc, từ đó đi vào thân bulong. Nếu liên kết chỉ chịu nén, bulong chủ yếu làm nhiệm vụ định vị và giữ ổn định vị trí. Nếu xuất hiện lực kéo, thân bulong sẽ bị kéo lên, còn phần móc chữ L ở dưới cùng tạo lực cản nhờ tỳ vào khối bê tông.

Có thể hiểu đơn giản:

Bulong neo móng chữ L chống nhổ nhờ phần chân bẻ 90° tỳ vào bê tông xung quanh.

Tuy nhiên, cơ chế này không đồng nghĩa với việc bulong chữ L luôn phù hợp cho mọi vị trí có lực nhổ. Khi liên kết xuất hiện lực kéo lớn hoặc mô men lật đáng kể, thiết kế cần được xem xét cẩn trọng hơn.

3.2. Cơ chế chống nhổ của bulong chữ L

Khả năng chống nhổ của bulong neo móng chữ L phụ thuộc vào nhiều yếu tố đồng thời:

• Chiều sâu chôn bulong
• Khoảng cách đầu móc đến đáy móng
• Cường độ bê tông
• Khoảng cách đến mép bê tông
• Đường kính bulong
• Kích thước phần bẻ L
• Điều kiện chịu kéo thực tế

3.3. Bulong chữ L làm việc tốt nhất trong trường hợp nào?

Bulong neo móng chữ L thường phù hợp với các tình huống:

• Liên kết có tải trọng nhẹ đến trung bình
• Hạng mục cần neo định vị phổ thông
• Kết cấu không có lực nhổ lớn
• Công trình có yêu cầu kinh tế và gia công nhanh
• Vị trí lắp đặt cho phép chôn đủ chiều sâu

Những trường hợp này tận dụng tốt ưu điểm của bulong chữ L: cấu tạo đơn giản, dễ sản xuất, dễ phổ biến với đội thi công và linh hoạt trong nhiều hạng mục xây dựng.

Danh mục bulong liên kết

4. Ưu điểm của bulong neo móng chữ L

4.1. Gia công đơn giản

Một trong những lý do bulong neo móng chữ L được dùng rộng rãi là vì quá trình gia công tương đối trực quan. Từ thanh thép tròn hoặc thanh vật liệu phù hợp, nhà sản xuất cắt theo chiều dài, tiện ren đầu trên và bẻ góc phần đầu chôn theo bản vẽ.

Cấu tạo đơn giản giúp:

• Rút ngắn thời gian sản xuất
• Dễ kiểm tra hình dạng đầu ra
• Dễ xử lý với các đơn hàng phổ thông
• Phù hợp cả gia công theo mẫu và theo bản vẽ

4.2. Chi phí thường cạnh tranh

So với các cấu hình neo có thêm bản neo, đầu neo cơ khí hoặc tổ hợp phụ kiện phức tạp hơn, bulong chữ L thường có lợi thế về chi phí sản xuất. Điều này khiến sản phẩm phù hợp với các dự án cần tối ưu ngân sách nhưng vẫn phải đảm bảo cấu hình neo đúng với yêu cầu sử dụng.

4.3. Dễ nhận diện và dễ hướng dẫn thi công

Hình dạng chữ L rất dễ nhận biết, nên đội thi công có thể phân biệt nhanh với bulong chữ J hoặc bulong neo thẳng. Với các hạng mục phổ thông, việc mô tả trên bản vẽ và kiểm tra ngoài hiện trường cũng tương đối thuận lợi.

Tuy vậy, “dễ nhận diện” không có nghĩa là có thể đặt tùy ý. Hướng quay của đầu L, chiều cao ren nhô và độ thẳng đứng của trục bulong vẫn cần kiểm soát trong quá trình đặt trước khi đổ bê tông. Điểm nhấn mạnh anchor rods và foundation bolts cần được đặt theo approved embedment drawings và trục dọc phải vuông góc với bề mặt tựa lý thuyết, trừ khi hồ sơ hợp đồng quy định khác.

4.4. Phù hợp với nhiều hạng mục phổ thông

Trong thực tế, bulong neo móng chữ L thường được cân nhắc cho:

• Khung thép phụ
• Lan can, hàng rào
• Móng máy nhẹ
• Chân trụ cỡ vừa và nhỏ
• Cụm giá đỡ công nghiệp
• Các liên kết phụ trợ không yêu cầu chống nhổ lớn

Việc sử dụng đúng phạm vi sẽ giúp bulong chữ L phát huy hiệu quả tốt, đồng thời tránh dùng vượt quá mục đích thiết kế.

Danh mục bulong hoá chất

5. Hạn chế của bulong neo móng chữ L

5.1. Không nên mặc định dùng cho liên kết chịu uplift lớn

Một hiểu lầm khá phổ biến là chỉ cần đầu bulong bẻ móc là đã “chống nhổ tốt”. Trên thực tế, AISC nêu rõ hooked anchor rods không được khuyến nghị khi chân cột cần chống uplift hoặc moment resistance. Điều này đặc biệt quan trọng ở các chân cột thép chịu tải gió, trụ biển quảng cáo, cột mái che, kết cấu ngoài trời hoặc các vị trí có xu hướng bị nhấc lên.

5.2. Khả năng làm việc phụ thuộc nhiều vào vị trí đặt

Nếu đầu móc chữ L đặt quá gần đáy móng, quá gần mép bê tông hoặc bị sai hướng so với cấu hình thiết kế, hiệu quả neo có thể suy giảm. Ngoài ra, nếu bulong bị xô lệch trong lúc đổ bê tông, quá trình lắp bản mã sau đó sẽ gặp khó khăn, thậm chí phải khoan sửa bản mã hoặc xử lý hiện trường.

5.3. Không phải lựa chọn ưu tiên cho liên kết cần tiêu chuẩn hóa cao

Với các dự án quy mô lớn, hàng trăm hoặc hàng nghìn vị trí chân cột cần đồng bộ shopdrawing, cấu hình bulong neo thẳng kèm bản neo có thể thuận tiện hơn trong quản trị kỹ thuật. Bulong chữ L vẫn dùng được trong nhiều trường hợp, nhưng nếu dự án yêu cầu kiểm soát cao về kéo, mô men và khả năng lặp lại cấu hình, kỹ sư thường cân nhắc các dạng neo có cơ chế đầu chôn rõ ràng hơn.

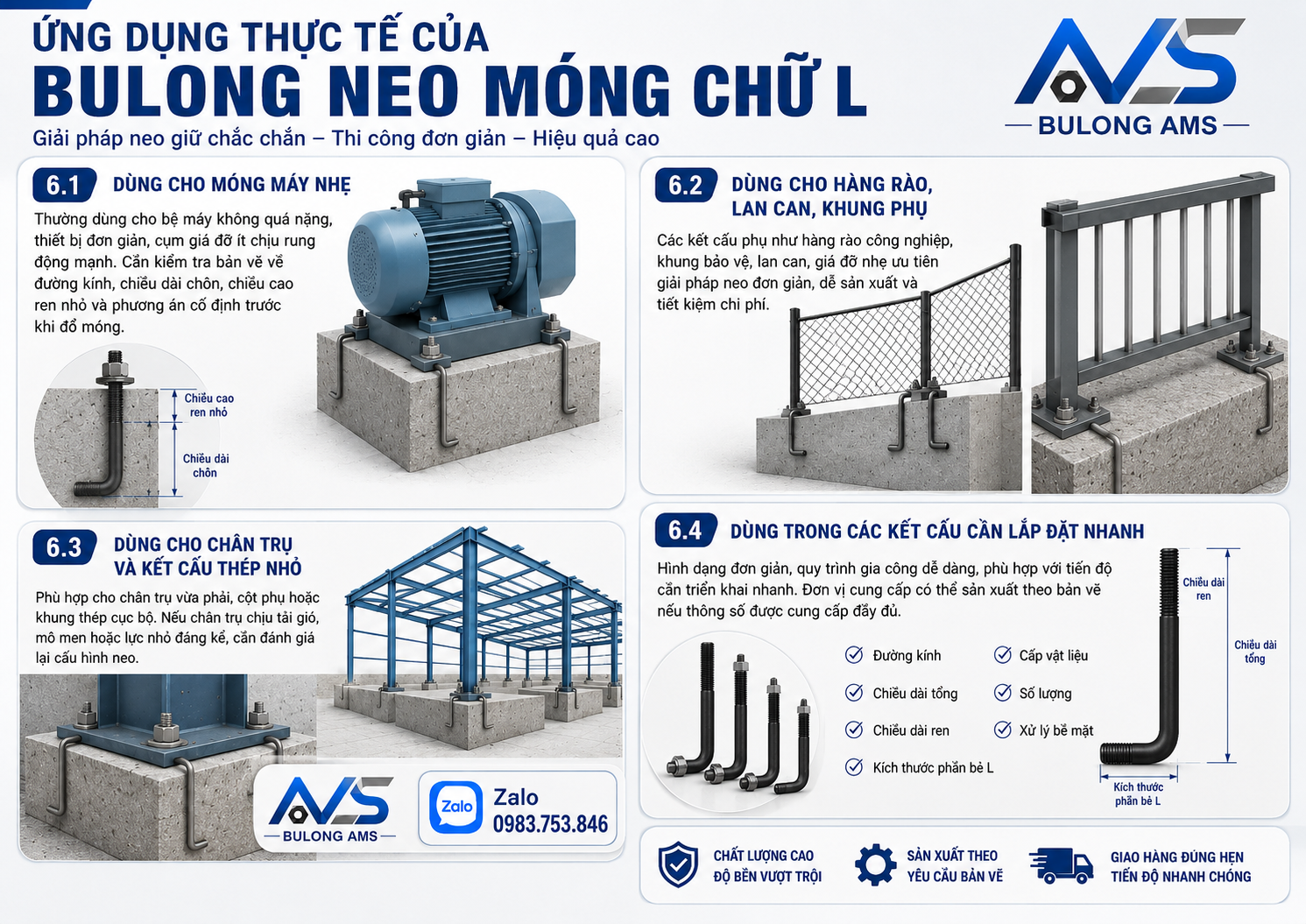

6. Ứng dụng thực tế của bulong neo móng chữ L

6.1. Dùng cho móng máy nhẹ

Bulong neo móng chữ L có thể xuất hiện trong các bệ máy không quá nặng, thiết bị đơn giản hoặc cụm giá đỡ ít chịu rung động mạnh. Khi dùng ở nhóm hạng mục này, cần kiểm tra bản vẽ về đường kính, chiều dài chôn, chiều cao ren nhô và phương án cố định trước khi đổ móng.

6.2. Dùng cho hàng rào, lan can, khung phụ

Các kết cấu phụ như hàng rào công nghiệp, khung bảo vệ, lan can, giá đỡ nhẹ thường ưu tiên giải pháp neo đơn giản, dễ sản xuất và tiết kiệm chi phí. Bulong chữ L đáp ứng tốt các nhu cầu này nếu điều kiện tải trọng phù hợp.

6.3. Dùng cho chân trụ và kết cấu thép nhỏ

Với một số chân trụ kích thước vừa phải, cột phụ hoặc khung thép cục bộ, bulong neo móng chữ L có thể là lựa chọn hợp lý. Tuy nhiên, nếu chân trụ chịu tải gió, mô men hoặc lực nhổ đáng kể, cần đánh giá lại cấu hình neo thay vì quyết định chỉ dựa trên kinh nghiệm phổ thông.

6.4. Dùng trong các kết cấu cần lắp đặt nhanh

Do hình dạng và quy trình gia công đơn giản, bulong chữ L thường phù hợp với tiến độ cần triển khai nhanh. Đơn vị cung cấp có thể sản xuất theo bản vẽ nếu thông số được cung cấp đầy đủ, bao gồm:

• Đường kính
• Chiều dài tổng
• Chiều dài ren
• Kích thước phần bẻ L
• Cấp vật liệu
• Số lượng
• Xử lý bề mặt

Bulong móng là gi?

7. Cách đọc và lựa chọn quy cách bulong neo móng chữ L

7.1. Những thông số không thể thiếu khi đặt hàng

Khi yêu cầu báo giá hoặc sản xuất bulong neo móng chữ L, khách hàng nên cung cấp ít nhất các thông tin sau:

1. Đường kính bulong
2. Chiều dài tổng thể
3. Chiều dài phần ren
4. Chiều dài cạnh bẻ L
5. Cấp bền hoặc mác vật liệu
6. Yêu cầu bề mặt: đen, mạ điện, mạ kẽm nhúng nóng hoặc theo chỉ định
7. Phụ kiện đi kèm: đai ốc, long đen, bản mã nếu có
8. Số lượng và hồ sơ bản vẽ

7.2. Ví dụ cách thể hiện quy cách

Một cách mô tả quy cách thường gặp có thể là:

Bulong neo móng chữ L M24 × 800, ren 100 mm, cạnh L 150 mm, kèm 2 đai ốc + 2 long đen, xử lý bề mặt mạ kẽm theo yêu cầu.

Cách ghi càng rõ thì việc báo giá, sản xuất và nghiệm thu càng thuận lợi. Với các dự án nghiêm ngặt, tốt nhất nên gửi bản vẽ kỹ thuật hoặc bảng thống kê chi tiết để tránh sai khác trong cách hiểu.

7.3. Chọn cấp vật liệu như thế nào?

Việc chọn cấp vật liệu cho bulong neo móng chữ L không nên dựa vào cảm tính. Cần căn cứ vào:

• Tải trọng thiết kế
• Tính chất công trình
• Điều kiện ngoài trời hay trong nhà
• Yêu cầu của hồ sơ thiết kế
• Khả năng kết hợp với đai ốc, long đen tương ứng

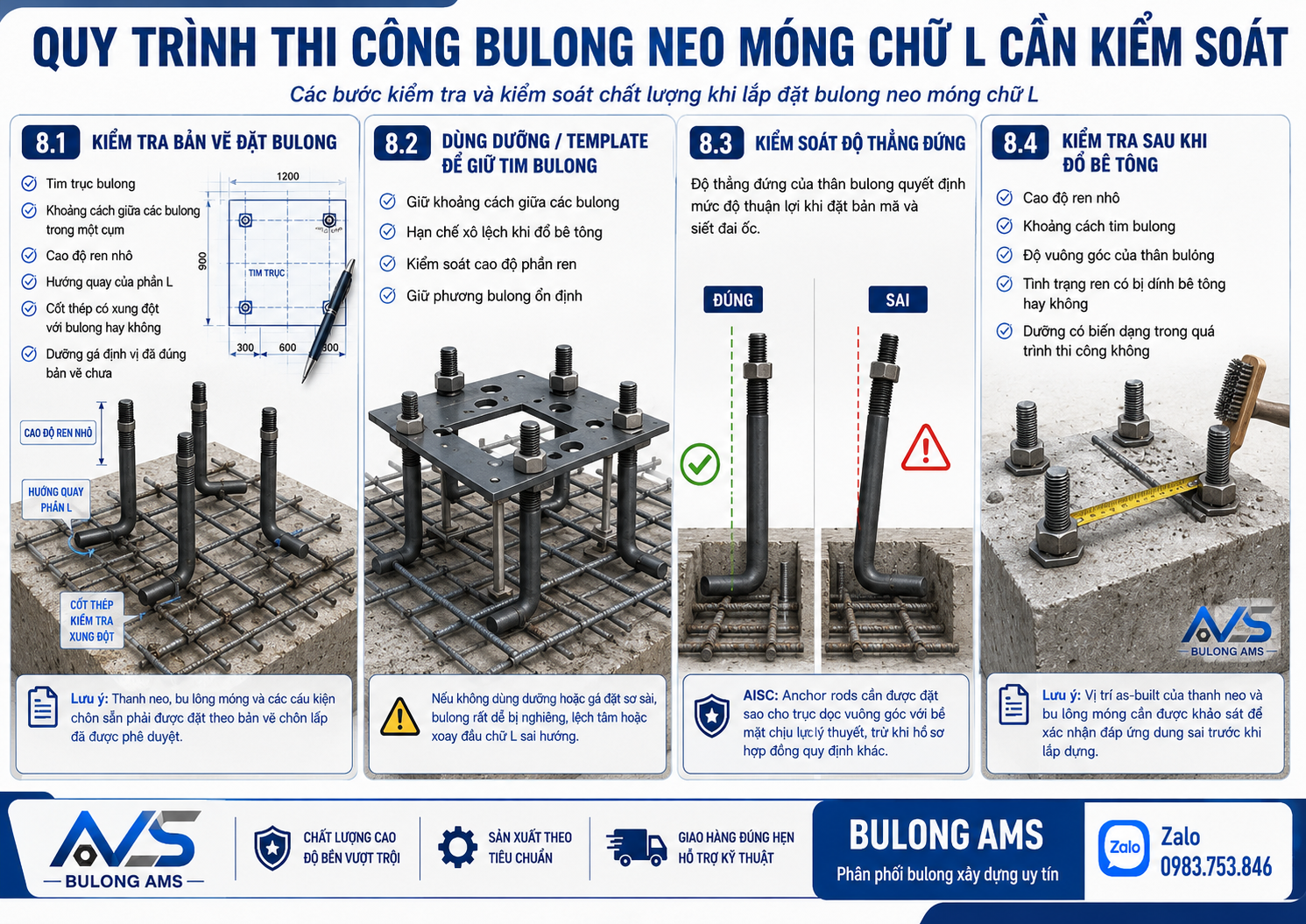

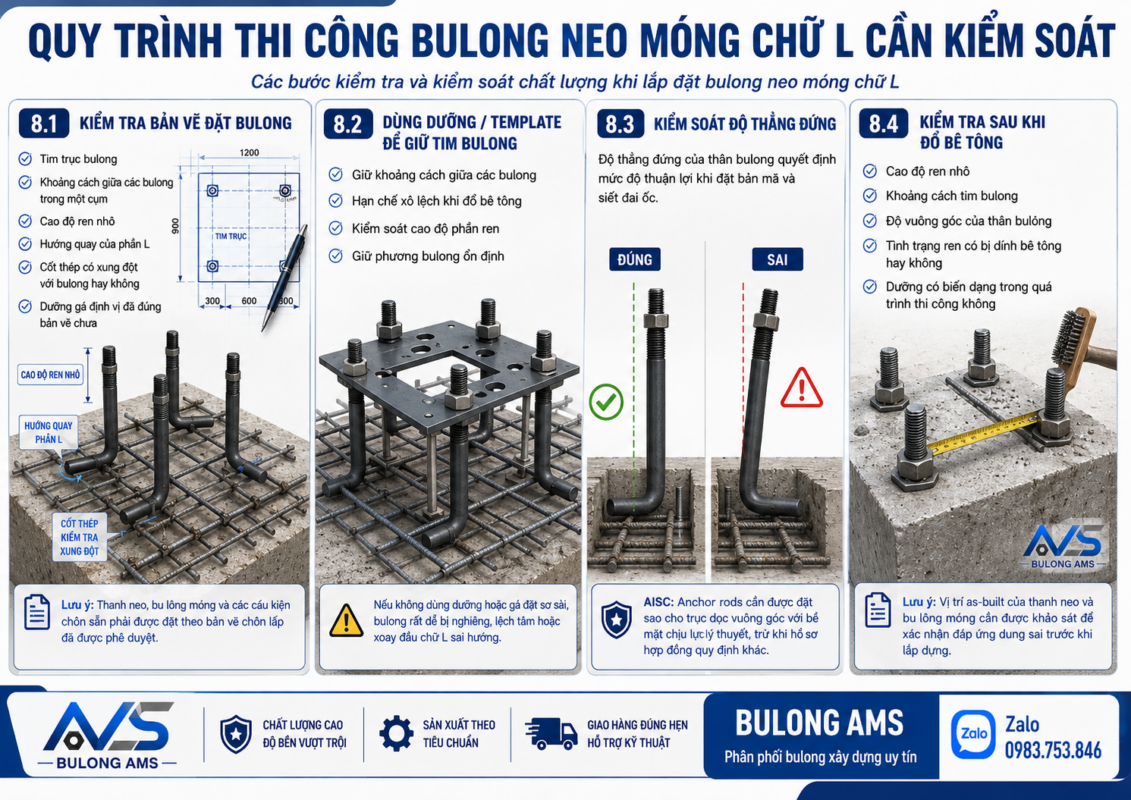

8. Quy trình thi công bulong neo móng chữ L cần kiểm soát

8.1. Kiểm tra bản vẽ đặt bulong

Trước khi lắp đặt, cần kiểm tra:

• Tim trục bulong
• Khoảng cách giữa các bulong trong một cụm
• Cao độ ren nhô
• Hướng quay của phần L
• Cốt thép có xung đột với bulong hay không
• Dưỡng gá định vị đã đúng bản vẽ chưa

Lưu ý: thanh neo, bu lông móng và các cấu kiện chôn sẵn phải được đặt theo bản vẽ chôn lấp đã được phê duyệt. Đây là nguyên tắc nền tảng để tránh sai lệch vị trí và ảnh hưởng đến giai đoạn lắp dựng kết cấu thép sau này.

8.2. Dùng dưỡng/template để giữ tim bulong

Với các cụm bulong chân cột, dùng dưỡng thép hoặc template là giải pháp phổ biến để cố định tim trục. Dưỡng giúp:

• Giữ khoảng cách giữa các bulong
• Hạn chế xô lệch khi đổ bê tông
• Kiểm soát cao độ phần ren
• Giữ phương bulong ổn định

Nếu không dùng dưỡng hoặc gá đặt sơ sài, bulong rất dễ bị nghiêng, lệch tâm hoặc xoay đầu chữ L sai hướng trong quá trình thi công.

8.3. Kiểm soát độ thẳng đứng

Độ thẳng đứng của thân bulong quyết định mức độ thuận lợi khi đặt bản mã và siết đai ốc. AISC nêu rằng, trừ khi hồ sơ hợp đồng quy định khác, anchor rods phải được đặt sao cho trục dọc vuông góc với bề mặt chịu lực lý thuyết.

8.4. Kiểm tra sau khi đổ bê tông

Sau đổ bê tông, nên kiểm tra:

• Cao độ ren nhô
• Khoảng cách tim bulong
• Độ vuông góc của thân bulong
• Tình trạng ren có bị dính bê tông hay không
• Dưỡng có biến dạng trong quá trình thi công không

Lưu ý: Vị trí as-built của thanh neo và bu lông móng cần được khảo sát để xác nhận đáp ứng dung sai trước khi bước sang công tác lắp dựng.

Nguyên lý truyền lực của bulong móng

9. Những lỗi thường gặp khi dùng bulong neo móng chữ L

9.1. Ghi thiếu thông số khi đặt hàng

Nhiều yêu cầu chỉ ghi “bulong L M20” mà không nêu chiều dài, ren, cạnh L, bề mặt hay phụ kiện. Cách đặt hàng thiếu dữ liệu dễ dẫn đến báo giá sai hoặc sản xuất không đúng nhu cầu.

9.2. Đặt sai hướng đầu chữ L

Trong một số cấu hình móng, hướng đầu móc có thể ảnh hưởng đến bố trí thép, khoảng cách đến mép móng hoặc thao tác lắp đặt. Vì vậy, không nên xem hướng đầu L là chi tiết phụ.

9.3. Để bulong nghiêng khi đổ bê tông

Bulong nghiêng khiến bản mã khó lắp, lỗ bản mã không trùng tâm, hoặc đai ốc không siết đều. Đây là lỗi thi công phổ biến nhưng có thể giảm đáng kể nếu dùng dưỡng và kiểm tra cố định trước khi đổ bê tông.

9.4. Phần ren nhô quá thấp hoặc quá cao

Nếu ren nhô quá thấp, không đủ hành trình siết đai ốc. Nếu nhô quá cao, việc hoàn thiện liên kết có thể mất thẩm mỹ hoặc ảnh hưởng đến cấu hình chi tiết khác. Đây là lý do cao độ đặt bulong phải được kiểm soát ngay từ bước gá lắp.

9.5. Dùng bulong chữ L cho chân cột có lực nhổ lớn mà không kiểm toán

Đây là lỗi mang tính lựa chọn kỹ thuật. Nếu vẫn sử dụng trong trường hợp đặc biệt, cần có tính toán và chỉ dẫn thiết kế phù hợp.

Cách chọn bulong xây dựng theo từng hạng mục công trình

10. Khi nào nên chọn bulong neo móng chữ L?

Có thể ưu tiên bulong neo móng chữ L khi công trình thuộc một trong các nhóm sau:

• Hạng mục kết cấu phụ
• Liên kết có tải nhẹ đến trung bình
• Cần giải pháp neo kinh tế
• Bản vẽ chỉ định dạng bulong móc L
• Không yêu cầu cơ chế chống nhổ phức tạp
• Đội thi công cần phương án dễ nhận diện, dễ triển khai

Ngược lại, cần cân nhắc kỹ hoặc chuyển sang cấu hình neo khác khi:

• Chân cột có lực nhổ lớn
• Liên kết chịu mô men lật
• Kết cấu chịu gió hoặc dao động đáng kể
• Yêu cầu tiêu chuẩn hóa cao theo bản vẽ chế tạo
• Công trình cần kiểm soát rõ cơ chế chịu kéo của đầu neo

Các lưu ý này phù hợp với khuyến nghị kỹ thuật việc hạn chế dùng hooked anchor rods trong trường hợp cần chống uplift hoặc moment resistance.
